Svuotare, evacuare, riempire nuovamente il climatizzatore e controllarne la tenuta ed il funzionamento

AR83.30-D-1760AD

Svuotare, evacuare, riempire nuovamente il climatizzatore e controllarne la tenuta ed il funzionamento

7.5.12

Svuotare

Pericolo!

Pericolo di esplosione dovuto a lavori di saldatura o brasatura sul climatizzatore chiuso. Pericolo di intossicazione dovuto all'inalazione di vapori surriscaldati del fluido refrigerante. Pericolo di lesioni in caso di contatto della pelle e degli occhi con il fluido refrigerante

Non effettuare lavori di saldatura sul climatizzatore chiuso o nella zona circostante. È vietato fumare e usare fiamme libere. Indossare occhiali e guanti di protezione e lavorare solo in locali ben ventilati. Effettuare i lavori di riparazione sul circuito del climatizzatore solo dopo aver svuotato l'impianto.

AS83.00-Z-0001-01A



Durante i lavori di riparazione, proteggere dall'umidità il circuito e i componenti del climatizzatore

AH83.30-N-0005-01A



Avvertenze sulla manipolazione del fluido refrigerante R134a

Climatizzatore con fluido refrigerante R134a

AH83.30-N-0003-01A

1

Aprire lo sportello frontale

2

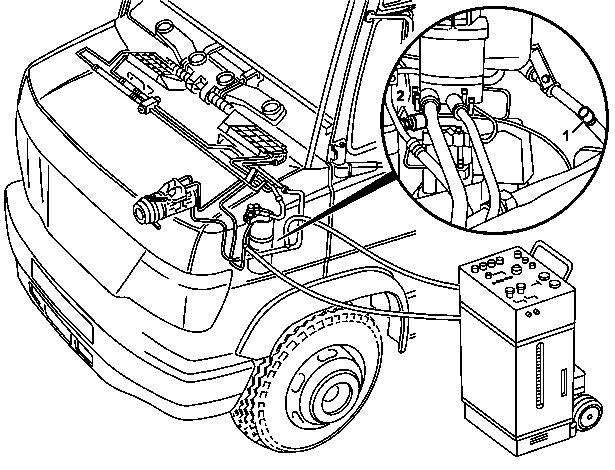

Svitare i cappucci di protezione del raccordo di controllo e riempimento, lato aspirazione (1) e del raccordo di controllo e riempimento, lato mandata (2) e collegare l'apparecchio di manutenzione del climatizzatore

 Azionare l'apparecchiatura di servizio secondo le istruzioni d'uso del relativo costruttore.

Apparecchiatura di manutenzione climatizzatoriR134a

gotis://E_83_05.0

3

Aspirare il fluido refrigerante

4

Determinare ed annotare la quantità dell'olio aspirato dal compressore

 Determinare la quantità esatta.

Evacuazione

5

Pulire il fluido refrigerante ed evacuare il climatizzatore.

Apparecchiatura di manutenzione climatizzatoriR134a

gotis://E_83_05.0

Riempire

6

Sostituire l'olio per compressori aspirato con olio per compressori nuovo ed immettere nel circuito del fluido refrigerante

 Prestare attenzione alla quantità di rifornimento annotata dell'olio per compressore.

Il mancato rifornimento può provocare danni al compressore del fluido refrigerante.

7

Rifornire il climatizzatore

 La quantità totale di riempimento non deve essere superata.

Apparecchiatura di manutenzione climatizzatoriR134a

gotis://E_83_05.0

 Quantità di riempimento complessiva, fluido refrigerante

*BF83.30-N-1009-01A

8

Scollegare l'apparecchio di manutenzione del climatizzatore ed avvitare i cappucci di protezione del raccordo di controllo e riempimento, lato aspirazione (1) e del raccordo di controllo e riempimento, lato mandata (2)

Apparecchiatura di manutenzione climatizzatoriR134a

gotis://E_83_05.0



Controllare

Pericolo!

Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto

Proteggere il veicolo contro l'avviamento autonomo.
Indossare indumenti da lavoro chiusi ed aderenti.
Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

9

Avviare il motore e controllare il funzionamento del climatizzatore al minimo

10

Disinserire il climatizzatore e spegnere il motore

11

Controllare la tenuta del climatizzatore con il relativo cercafughe

 Poiché il fluido refrigerante è più pesante dell'aria, tenere sempre la sonda del cercafughe sotto il componente da controllare.

Rivelatore di predite per climatizzatori
gotis://E_83_04.0

Numero

Denominazione

Tipo
667, 668,
670 con Codice H03

BF83.30-N-1009-01A

Quantità di riempimento complessiva, fluido refrigerante

kg

1,225 (0,005)

Specifiche
per materiali di consumo

Foglio

BB00.40-P-0361-00A
