Smontare, montare la centralina di comando per sistema chiamata d'emergenza E-Call

AR82.95-D-0008F

Smontare, montare la centralina di comando per sistema chiamata d'emergenza E-Call

08.11.2016

Tipo

909.8

con codice EC0 (eCall Russia (ERA-Glonass) incl. telecamera)

Avvertenze di modifica

24.10.2016

Montaggio centralina di comando ERA-Glonass (B84/11) completamente revisionato.

Tutte le fasi di lavoro "Montaggio"

1

Obbiettivo telecamera

5

Nastro di feltro

9

Strisce autoadesive

2

Cuneo longitudinale

6

Cavo elettrico

10

Batteria supplementare sistema di chiamata d'emergenza

3

Fascetta fermacavo

7

Serigrafia

B84/11

Centralina di comando ERA-Glonass

4

Fascetta fermacavo

8

Rivestimento interno del tetto

6

Cavo elettrico

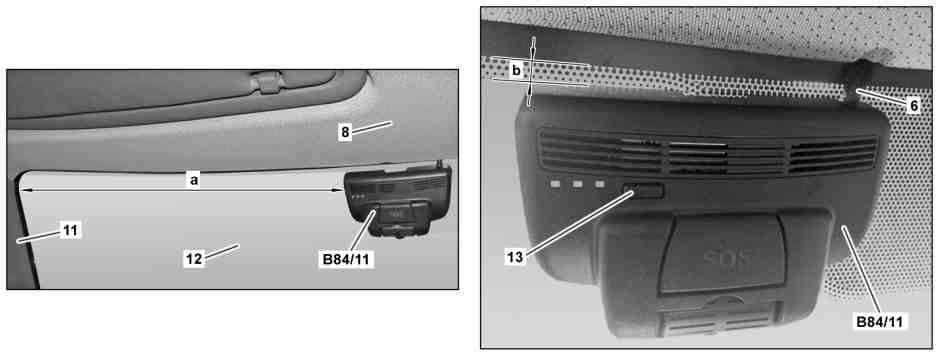

13

Tasto

8

Rivestimento interno del tetto

B84/11

Centralina di comando ERA-Glonass

11

Rivestimento montante A

a

590 mm

12

Parabrezza

b

10 mm



Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A



Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S



Smontare

1

Disinserire l'accensione ed estrarre la chiave di accensione

2

Spostare l'obbiettivo della telecamera (1)


Prestare attenzione che l'obbiettivo della telecamera (1) sia spostato verso l'abitacolo.
In questo modo si evitano danneggiamenti in fase di smontaggio della centralina di comando ERA-Glonass (B84/11).

3

Smontare la luce dell'abitacolo

4

Contrassegnare la posizione di montaggio della centralina di comando ERA-Glonass (B84/11) sul parabrezza (12)

Se viene sostituita la centralina di comando ERA-Glonass (B84/11) e se non viene sostituito il parabrezza (12).

5

Introdurre il cuneo longitudinale (2) fra la centralina di comando ERA-Glonass (B84/11) e il parabrezza (12) e rimuovere con cautela la centralina di comando ERA-Glonass (B84/11) facendo leva

 Cuneo longitudinale

*115589035900

6

Togliere le fascette fermacavo (3, 4)

7

Rimuovere il nastro in feltro (5)

8

Staccare il connettore a spina elettrico della batteria supplementare sistema di chiamata d'emergenza (10)

9

Staccare il connettore a spina elettrico della centralina di comando ERA-Glonass (B84/11)

10

Staccare il connettore a spina elettrico per altoparlanti esterni

11

Estrarre il cavo elettrico (6)



Montare

12

Riportare le misure (a, b) per la posizione della centralina di comando ERA-Glonass (B84/11) sul parabrezza (12)

Se il parabrezza (12) è stato sostituito.

 La misura (a) viene presa a partire dall'angolo superiore del rivestimento montante anteriore (11).

13

Sostituire i nastri adesivi (9)

Se non viene sostituita la centralina di comando ERA-Glonass (B84/11).

14

Pulire il parabrezza (12) in corrispondenza della superficie di incollaggio


Nella superficie adesiva non vi devono essere impronte di dita. La superficie di incollaggio d'incollaggio deve essere priva di polvere, olio, grasso, cera, residui di sporco.
Altrimenti potrebbero insorgere problemi di aderenza.

15

Staccare dal cavo elettrico (6) l'etichetta adesiva con i dati relativi alla rete WLAN e alla chiave WLAN e incollarla nelle istruzioni d'uso

Se viene sostituita la centralina di comando ERA-Glonass (B84/11).

16

Togliere le pellicole protettive dai nastri adesivi (9)

17

Allineare la centralina di comando ERA-Glonass (B84/11) ai contrassegni sul parabrezza (12) e incollarla applicando una leggera pressione

18

Introdurre il cavo elettrico (6) fra il parabrezza (12) e la fessura (freccia) del rivestimento interno del tetto (8)

19

Collegare il connettore a spina elettrico per altoparlanti esterni

20

Collegare il connettore a spina elettrico della centralina di comando ERA-Glonass (B84/11)

21

Collegare il connettore a spina elettrico della batteria supplementare sistema di chiamata d'emergenza (10)

22

Fissare il fascio di cavi elettrici

 Fare attenzione che i cavi elettrici siano posati correttamente. Sostituire il nastro di feltro (5). Sostituire le fascette fermacavo (3, 4).

23

Montare la luce dell'abitacolo

24

Spostare l'obiettivo della telecamera (1) in direzione di marcia fino al finecorsa

25

Tenere premuto il tasto (13) per 5 s circa, finché il LED arancione non cessi di lampeggiare. Attivare il WLAN della centralina di comando ERA-Glonass (B84/11)

Se viene sostituita la centralina di comando ERA-Glonass (B84/11).

 Il WLAN della centralina di comando ERA-Glonass (B84/11) viene attivato per 3 min. In questo periodo è possibile collegarsi alla rete WLAN della centralina di comando ERA-Glonass (B84/11).

26

Confrontare i dati della rete WLAN sull'etichetta adesiva con la rete WLAN della centralina di comando ERA-Glonass (B84/11)

Se viene sostituita la centralina di comando ERA-Glonass (B84/11).

 Per il confronto, eseguire il log-in con la chiave WLAN riportata sull'etichetta adesiva.

27

Collegare il sistema di diagnosi e mettere in servizio la centralina di comando ERA-Glonass (B84/11)

Se viene sostituita la centralina di comando ERA-Glonass (B84/11).



AD00.00-D-2000-04F

 Qui è possibile leggere la chiave WLAN. Tuttavia soltanto se precedentemente la rete WLAN è già stata attivata un volta.



Controllare

28

Controllare se la chiave WLAN è riportata alla voce di menu "Valori effettivi" e confrontarla con quella riportata sull'etichetta adesiva

Se viene sostituita la centralina di comando ERA-Glonass (B84/11).
