AR82.85-P-7366EC | Smontare, montare il sintonizzatore TV | 18.3.09 |
TIPO 207.3 con CODICE (863) Sintonizzatore TV digitale/analogico

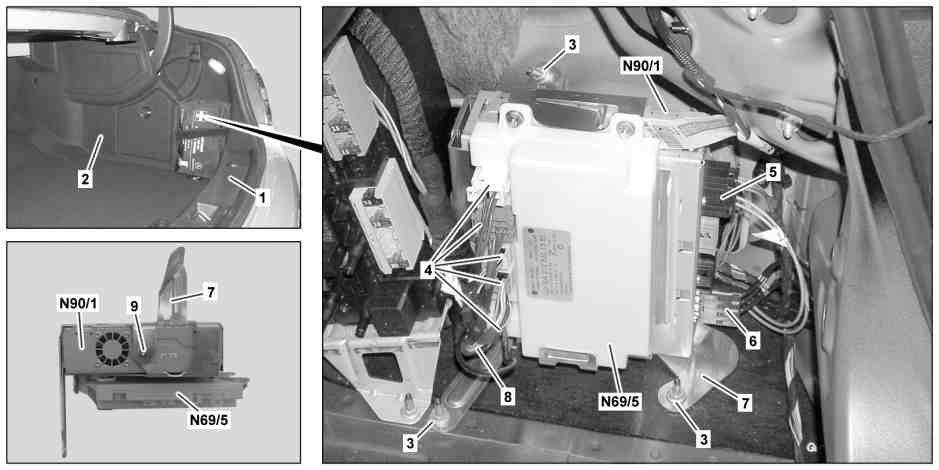

P82.87-3463-09
Illustrazione riferita al veicolo con codice (889) Keyless-Go
1 Copertura elemento centrale posteriore
2 Rivestimento del bagagliaio a destra
3 Dado
4 Connettori a spina elettrici
5 Connettore a spina elettrico con cavo a fibre ottiche
A90/1 Sintonizzatore TV (analogico/digitale)
(con codice (863) Sintonizzatore TV digitale/analogico)
N69/5 Centralina di comando KEYLESS-GO
(con codice (889) Keyless-Go)
6 Connettore a spina elettrico
7 Supporto
8 Fascio di cavi elettrici
9 Dado
| Smontaggio, montaggio | ||
| Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica | ||
| Avvertenze per evitare il danneggiamento dei cavi a fibre ottiche durante i lavori di riparazione | ||
1 | Memorizzare in modo transitorio i dati base del sintonizzatore TV (analogico/digitale) (A90/1) in STAR DIAGNOSIS | In caso di sostituzione del sintonizzatore TV (analogico/digitale) (A90/1). | |
Montaggio: Trasmettere i dati base memorizzati in modo transitorio al nuovo sintonizzatore TV (analogico/digitale) (A90/1). | |||
| Collegare STAR DIAGNOSIS, leggere la memoria guasti | ||
2 | Disinserire l'accensione ed estrarre la chiave trasmittente o il tasto di avvio e di arresto KEYLESS-GO dalla centralina di comando blocchetto di accensione elettronico | Tasto di avvio e di arresto KEYLESS-GO solo nei veicoli con codice (889) Keyless Go. | |
3 | Smontare la copertura dell'elemento centrale posteriore (1) | ||
4 | Staccare il rivestimento del bagagliaio lato destro (2) per accedere al sintonizzatore TV (analogico/digitale) (A90/1) | ||
5 | Svitare i dadi (3) | ||
6 | Staccare i connettori a spina elettrici (4) e mettere da parte il fascio di cavi elettrici (8) | Nei veicoli con codice (889) Keyless Go | |
Montaggio: Controllare la posa dei cavi del fascio di cavi elettrici (8). | |||
7 | Scollegare il connettore a spina elettrico con il cavo a fibre ottiche (5) | ||
| Avvertenze per evitare il danneggiamento dei cavi a fibre ottiche durante i lavori di riparazione | Con Media Oriented System Transport (MOST) | |
8 | Staccare il connettore a spina elettrico (6) | ||
9 | Estrarre il sintonizzatore TV (analogico/digitale) (A90/1) con il supporto (7) dal bagagliaio | ||
| Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica | ||
10 | Svitare il dado (9) | ||
11 | Estrarre e rimuovere il sintonizzatore TV (analogico/digitale) (A90/1) dal supporto (7) | ||
12 | Montaggio in successione inversa |
Documenti citati
- ad0000p200004a Collegare STAR DIAGNOSIS, leggere la memoria guasti
- ad0000p200004a
- ah5400p000101a Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica
- ah8260p000105ak Avvertenze per evitare il danneggiamento dei cavi a fibre ottiche durante i lavori di riparazione
- ar6830p4600ec Smontare, montare i rivestimenti nel bagagliaio
- ar6830p4785ec Smontare, montare il rivestimento dell'elemento centrale della coda
