AR80.20-P-4004PM | Smontare, montare il motorino chiusura centralizzata portellone serbatoio | 30.4.09 |
TIPO 463.236 /248
con CODICE (979) Versione blindata
con CODICE (ZS6) Versione blindata FB6
TIPO 463.236 /248
con CODICE (979) Versione blindata
con CODICE (ZS7) Versione blindata FB7
P68.30-2491-02

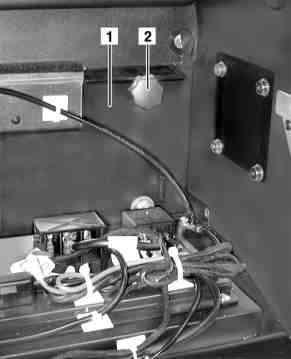

1 Sportello di manutenzione per sbloccaggio di emergenza sportello serbatoio carburante
2 Vite di presa a stella
3 Flessibile rigenerazione
4 Viti
M14/10 Motorino ZV sportello serbatoio carburante
P80.20-2365-02
| Smontaggio, montaggio | ||
1 | Smontare la cassetta di stivaggio | Solo con codice (E26) Batteria supplementare 100 Ah incl. relè disgiuntore | |
Solo lato destro. | |||
2 | Smontare lo sportello di manutenzione per lo sbloccaggio di emergenza sportello serbatoio carburante (1) | A tal fine svitare la vite di presa a stella (2). | |
Pericolo! | Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante. | Vietato fumare. Evitare la formazione di scintille e l'utilizzo di fiamme libere. Indossare indumenti protettivi nel maneggiare il carburante. | |
3 | Smontare il flessibile della rigenerazione (3) | ||
4 | Smontare il motorino chiusura centralizzata sportello serbatoio (M14/10) | Contrassegnare la posizione e svitare le viti (4) nei fori longitudinali. | |
Montaggio: Posizionare il motorino chiusura centralizzata sportello serbatoio carburante (M14/10) in modo che le posizioni delle viti (2) coincidano con il contrassegno. | |||
5 | Staccare il connettore a spina motorino chiusura centralizzata sportello serbatoio carburante (M14/10x1) dal motorino chiusura centralizzata sportello serbatoio carburante (M14/10) | ||
6 | Sganciare l'asta di bloccaggio dal motorino chiusura centralizzata sportello serbatoio (M14/10) | ||
7 | Estrarre il motorino chiusura centralizzata sportello serbatoio (M14/10) | Estrarre tirando verso il lato posteriore. | |
8 | Montaggio in successione inversa |
Documenti citati
- ar6872p0010pm Smontare, montare il vano portaoggetti
- as4700z000101a Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante.
