Smontare, montare il gruppo interruttori lampeggiatori d'emergenza e chiusura centralizzata

Tipo ar · tema 80.20 · versione 0100 · 2003-03-13

Valido per: TIPO 414.700

Collocazione

Gruppo funzionale 3 Carrozzeria › 80 Chiusura centralizzata, comando confort, sistetti di abilitazione all'avviamento › 80.20 Chiusura centralizzata, chiusura centralizzata interna — Serie 414 (modelli 700)

EinPAS 29 Sistema di abilitazione all'avviamento/sistema di sicurezza › 29.16 Bloccaggio/sbloccaggio › 29.16.12 Sensore/interruttore/fascio di cavi — Serie 414 (modelli 700)

EinPAS 30 Impianto di illuminazione › 30.15 Illuminazione esterna › 30.15.12 Sensore/interruttore/fascio di cavi — Serie 414 (modelli 700)

AR80.20-L-2660VA

Smontare, montare il gruppo interruttori lampeggiatori d'emergenza e chiusura centralizzata

15.8.01

TIPO 414.700

Smontare, montare il gruppo interruttori lampeggiatori d'emergenza e chiusura centralizzata

L80.20-0019-01

1 Bocchetta centrale

S6s1 Interruttore per ZV

S6s2 Interruttore lampeggiatori d'emergenza

Smontare, montare il gruppo interruttori lampeggiatori d'emergenza e chiusura centralizzata

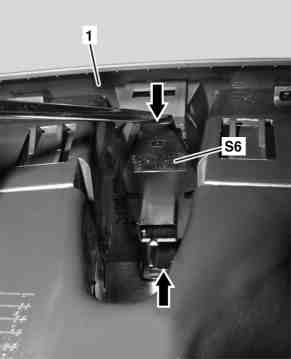

L80.20-0020-02

1 Bocchetta centrale

S6 Gruppo interruttori lampeggiatori d'emergenza/ZV

Smontare e montare

1

Smontare la bocchetta centrale (1)

AR68.10-L-1150VA

2

Comprimere le linguette (frecce) ed estrarre il gruppo di interruttori dei lampeggiatori d'emergenza e ZV (S8) sulla bocchetta centrale (1)

Montaggio: Premere il gruppo interruttori dei lampeggiatori d'emergenza e ZV sulla bocchetta centrale fino a quando le linguette (frecce) scattano.

3

Montaggio in successione inversa

4

Controllare il funzionamento dell'interruttore lampeggiatore d'emergenza (S6s2) e
dell'interruttore ZV (S6s1)
