Smontare, montare il motorino della chiusura centralizzata sulla porta anteriore

Tipo ar · tema 80.20 · versione 0100 · 2013-02-13

Valido per: TIPO 909

Collocazione

Gruppo funzionale 3 Carrozzeria › 80 Chiusura centralizzata, comando confort, sistetti di abilitazione all'avviamento › 80.20 Chiusura centralizzata, chiusura centralizzata interna — Serie 909

EinPAS 29 Sistema di abilitazione all'avviamento/sistema di sicurezza › 29.16 Bloccaggio/sbloccaggio › 29.16.31 Servomotore/attuatore — Serie 909

AR80.20-D-4001F

Smontare, montare il motorino della chiusura centralizzata sulla porta anteriore

25.01.2013

TIPO

909

Smontare, montare il motorino della chiusura centralizzata sulla porta anteriore

1

Serratura porta

2

Motorino (chiusura centralizzata)

3

Interruttore chiavistello rotante

4

Vite

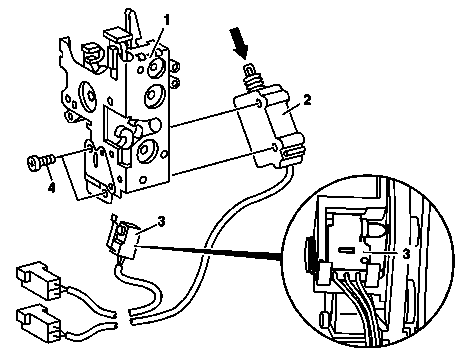

D80.20-0028-11

Smontare, montare

1

Smontare la serratura porta (1)

AR72.10-D-4011F

2

Smontare il motorino (2) dalla serratura della porta (1)

Montaggio: Agganciare la staffa (freccia) sul motorino (2) nella leva di sbloccaggio sulla serratura della porta (1).

3

Sganciare l'interruttore nottolino girevole (3) dalla serratura porta (1)

4

Smontare il motorino (2) con l'interruttore del chiavistello rotante (3)

Il motorino (2) e l'interruttore chiavistello rotante (3) non possono essere separati.

5

Montaggio in successione inversa
