Smontare, montare il microinterruttore sulla serratura porta
Tipo ar · tema 80.20 · versione 0200 · 2016-05-30
Valido per: Tipo 906.135 con codice PZ0 (Veicolo per consegna pacchi, furgonatura integrale DP DHL) Versione avvitata porta scorrevole
Collocazione
Gruppo funzionale 3 Carrozzeria › 80 Chiusura centralizzata, comando confort, sistetti di abilitazione all'avviamento › 80.20 Chiusura centralizzata, chiusura centralizzata interna — Serie 906 (modelli 135)
EinPAS 29 Sistema di abilitazione all'avviamento/sistema di sicurezza › 29.16 Bloccaggio/sbloccaggio › 29.16.12 Sensore/interruttore/fascio di cavi — Serie 906 (modelli 135)
AR80.20-D-0102-02B
Smontare, montare il microinterruttore sulla serratura porta
Tipo
906.135
con codice PZ0 (Veicolo per consegna pacchi, furgonatura integrale DP DHL)
Versione avvitata porta scorrevole
Porte scorrevoli
Numero
Denominazione
Tipo 906.135 con codice PZ0 (Veicolo per consegna pacchi, furgonatura integrale DP DHL)
BA72.16-N-1021-01A
Vite serratura della porta sul bloccaggio della porta
Nm
15
Materiali per la riparazione
Numero
Denominazione
Numero di ordinazione
BR00.45-Z-1133-02A
Frenafiletti, Loctite 243 (10 ml)
A 613 989 09 71 09
1
Svitare le viti (11).
2
Smontare il supporto (12) con il microinterruttore.
Per il montaggio utilizzare il nuovo supporto in dotazione del kit di ricambi.
D80.20-1166-02
3
Svitare le viti (13).
Applicare una forza antagonista ai dadi.
4
Smontare la serratura (14).
D80.20-1173-11
5
Agganciare il microinterruttore serratura chiusura centralizzata porta scorrevole destra (M14/27s2) nel supporto (15).
D80.20-1163-02
6
Montare il supporto (15) con la vite (11).
La 2a vite (11) non è più necessaria. Allineare tra loro in modo congruente i fori per il fissaggio della serratura (frecce). Bloccare la vite (11).
D80.20-1162-02
7

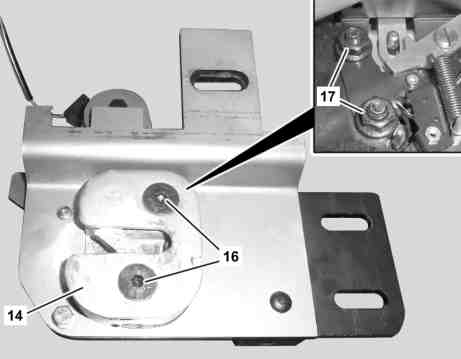

Montare la serratura (14) con nuove viti (16) e dadi (17).
