AR77.20-P-3010TX

Smontare, montare il motorino del tetto scorrevole-sollevabile

13.8.04

TIPO 219.3 con CODICE (414) Tetto scorrevole elettrico in cristallo

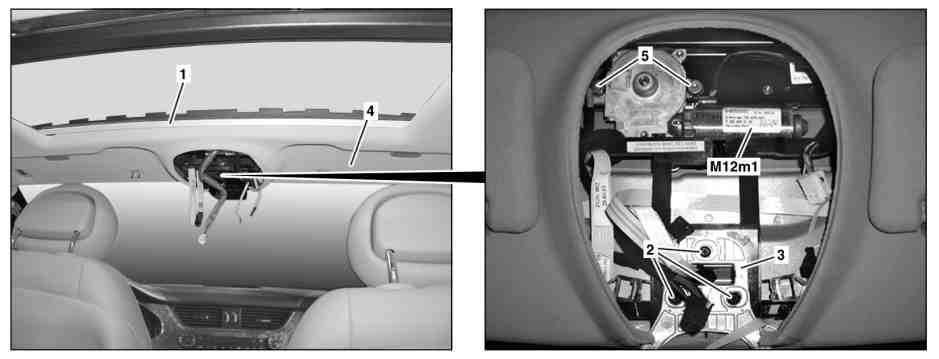

P77.20-2494-08

1 Listello di tenuta

2 Viti

3 Supporto per retrovisore

M12m1 Motorino SHD

4 Rivestimento del tetto

5 Viti

 	Smontaggio, montaggio
1	Aprire il tetto scorrevole-sollevabile di ca. 20 cm
2	Smontare la centralina di comando dell'unità di comando tetto		AR82.20-P-1000TX
3	Smontare l'aletta parasole sinistra e destra		AR68.60-P-5480TX
4	Smontare entrambe le maniglie di sostegno anteriori dal tetto		AR68.30-P-4330TX
5	Sganciare il listello di tenuta (1) verso l'alto e smontarlo
6	Svitare le viti (2) e smontare il supporto per retrovisore (3)
7	Abbassare il rivestimento del tetto (4) nella zona anteriore fino al punto in cui il motorino SHD (M12m1) è accessibile	 Abbassare con cautela il rivestimento del tetto (4). Pericolo di danni al rivestimento del tetto (4).
8	Svitare le viti (5) e smontare il motorino SHD (M12m1)		*BA77.20-P-1002-01F
9	Montaggio in successione inversa

 Tetto scorrevole elettrico

Numero	Denominazione			Tipo 219


BA77.20-P-1002-01F	Vite sul motorino del tetto scorrevole	Torx	Nm	4
		Esagono incassato	Nm	-
