Smontare, montare la squadra di sollevamento sul tetto scorrevole-sollevabile

AR77.20-P-1700TX

Smontare, montare la squadra di sollevamento sul tetto scorrevole-sollevabile

12.8.04

 

Smontaggio, montaggio

1

Smontare il coperchio del tetto scorrevole-sollevabile

AR77.20-P-1000TX

2

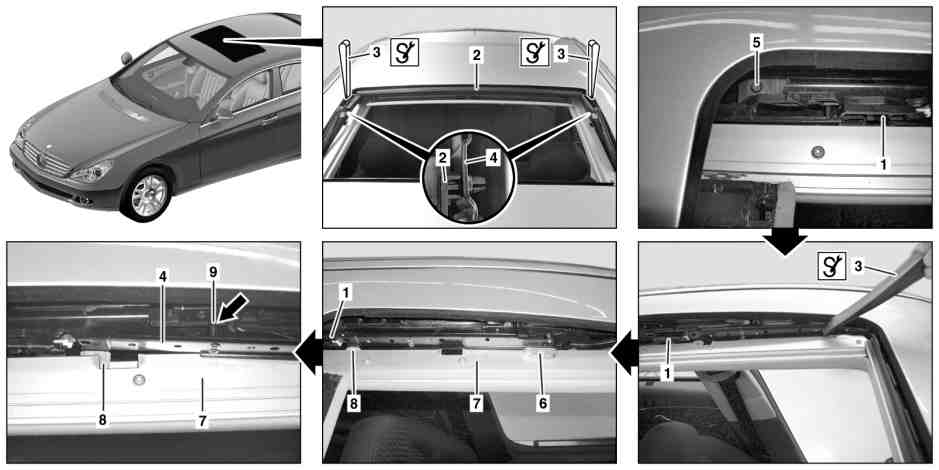

Sganciare il canale per lo scarico dell'acqua (2) dal supporto sinistro e destro con il cuneo lungo (3) ed estrarlo



*115589035900

3

Azionare l'interruttore del tetto scorrevole in direzione di chiusura, fino a quando il comando del tetto scorrevole-sollevabile si disinserisce

4

Svitare la vite (5) del tetto scorrevole-sollevabile

 Il tirante viene staccato dall'angolare di sollevamento (1).

5

Spingere indietro l'angolare di sollevamento (1) con il cuneo lungo (3), finché il pattino di scorrimento (6) si stacca dalla guida di scorrimento (7)



*115589035900

6

Staccare il pattino di scorrimento (6) dalla guida di scorrimento (7)

7

Spingere in avanti l'angolare di sollevamento (1) con il supporto (4) fino a quando il pattino di scorrimento (8) diventa visibile nell'apertura sulla guida di scorrimento (7).

8

Portare il pattino di scorrimento (6) sulla guida di scorrimento (7) e condurre il perno di guida (9) lungo la guida del deflettore (freccia)

9

Ruotare il supporto (4) verso l'alto e smontarlo dall'angolare di sollevamento (1)

 Ruotare con cautela verso l'alto il supporto (4), poiché la vernice del perno di guida (9) sul tetto del veicolo potrebbe venire danneggiata.

10

Estrarre l'angolare di sollevamento (1) in posizione parallela alla guida di scorrimento (7) (freccia).

11

Montaggio in successione inversa
