Montare il dispositivo di arresto porta
Tipo ar · tema 72.20 · versione 0101 · 2013-10-09
Valido per: TIPO 909 con CODICE W54 (Porta posteriore a due battenti 270 gradi)
Collocazione
Gruppo funzionale 3 Carrozzeria › 72 Porte › 72.20 Porta nella parete posteriore, porta posteriore — Serie 909
EinPAS 35 Carrozzeria/telaio/parti applicate › 35.35 Porta › 35.35.43 Porta posteriore — Serie 909
AR72.20-D-2411-01FB
| Montare il dispositivo di arresto porta
|
|
|
TIPO
| 909
|
|
| con CODICE W54 (Porta posteriore a due battenti 270 gradi)
|
Numero
| Denominazione
|
| TIPO 909.6
| TIPO 909.8
|
BA72.20-N-1003-01A
| Vite limitatore apertura porta sul portellone posteriore
| Nm
| 10
| 10
|
1

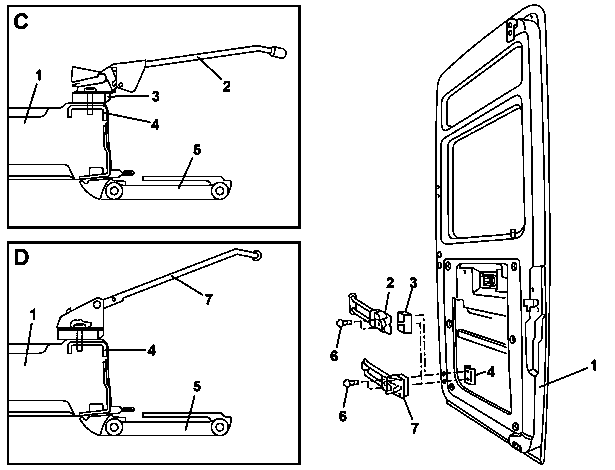

| Inserire il limitatore apertura porta (2) con la base di appoggio (3) nella porta posteriore (1) e serrare con le viti (6).
|
|
| Montare la piastra con filettatura (4) con due lati corti verso la cerniera (5) come illustrato.
|
2
| Inserire il limitatore apertura porta (7) con la base di appoggio (3) nella porta posteriore (1) e serrare con le viti (6).
|
|
| Montare la piastra con filettatura (4) con due lati lunghi verso la cerniera (5) come illustrato.
|
