ar6830s470002c

Smontare, montare il rivestimento inferiore del montante B

Tipo ar · tema 68.30 · versione 0102 · 2012-08-16

Valido per: TIPO 415

Collocazione

Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 415

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.30 Rivestimento abitacolo/vano passeggeri — Serie 415

AR68.30-S-4700-02C

Smontare, montare il rivestimento inferiore del montante B

TIPO

415

Illustrazione riverita al CODICE T19 (porta scorrevole lato sinistro) e al CODICE WF0 (finestrino anteriore in fiancata/porta vano carico con alzacristallo elettrico)

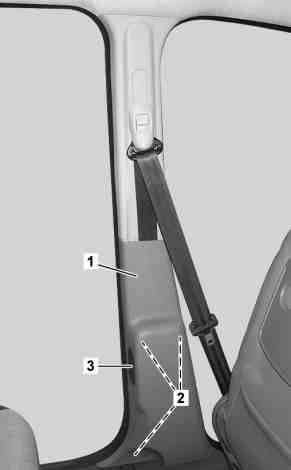

Smontare, montare il rivestimento inferiore del montante B

1

Smontare il rivestimento (1).


A tal proposito sganciare con cautela le clip (2).
Questo evita danneggiamenti.


Montaggio: Controllare ed eventualmente sostituire le clip (2).


2

TIPO 415
con CODICE WF0 (Finestrino lato anteriore in fiancata/porta vano carico con alzacristallo elettrico)Staccare il connettore a spina elettrico dell'interruttore (3).


3

Montaggio in successione inversa.

S68.30-4599-03
