Smontare e montare il rivestimento posteriore del telaio del tetto

AR68.30-S-4470JC

Smontare e montare il rivestimento posteriore del telaio del tetto

14.2.08

23.10.07

Introdotto ex novo: "Svitare la vite"

Fase di lavoro 3

 

Smontaggio, montaggio

1

Smontare il rivestimento posteriore attraverso il blocco cucina

AR86.60-S-0095JC

2

Smontare la luce notturna con transistor posteriore nell'intelaiatura del tetto

AR82.20-S-0140JC

3

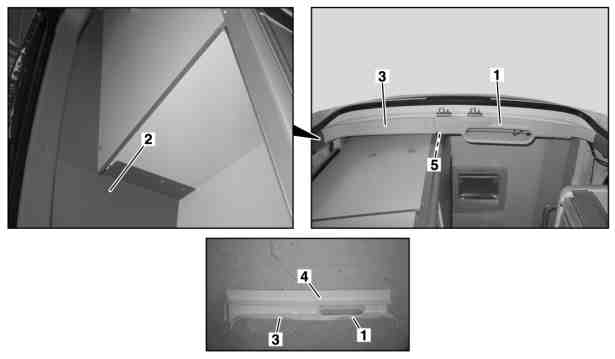

Togliere la vite (5)

 A questo proposito smontare il cappuccio di copertura.

4

Smontare il rivestimento (1) dall'intelaiatura destra del tetto

 Cuneo longitudinale

*115589035900

5

Smontare il rivestimento interno vano di stivaggio (2)

AR68.30-S-4825JC

6

Smontare il rivestimento (3) dall'intelaiatura sinistra del tetto

 Cuneo longitudinale

*115589035900

7

Smontare il rivestimento (4) dall'intelaiatura del tetto

 Montaggio: Fare attenzione alla sequenza di montaggio dei rivestimenti (1, 3, 4) e del rivestimento interno vano di stivaggio (2).

 Cuneo longitudinale

*115589035900

8

Montaggio in successione inversa
