Smontare, montare il listello di ingresso

Tipo ar · tema 68.30 · versione 0104 · 2019-12-23

Valido per: Tipo 636, 639.601/603/605/701/703/705/711/713/811/813/815

Collocazione

Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 636 · Serie 639 (modelli 601, 603, 605, 701, 703, 705, 711, 713, 811, 813, 815)

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.37 Rivestimento del vano piedi — Serie 636 · Serie 639 (modelli 601, 603, 605, 701, 703, 705, 711, 713, 811, 813, 815)

AR68.30-S-4100S

Smontare, montare il listello di ingresso

06.12.2019

Tipo

636, 639.601/603/605/701/703/705/711/713/811/813/815

Smontare, montare il listello di ingresso

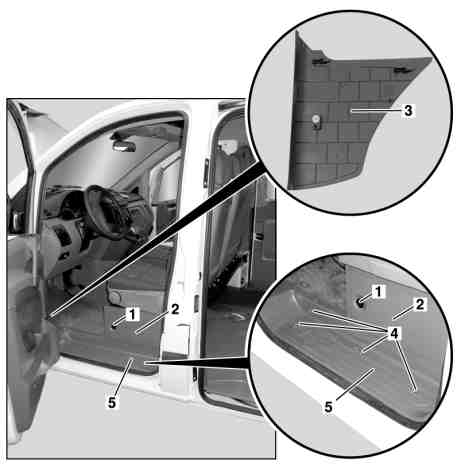

Illustrazione riferita al tipo 639.7 sul lato sinistro del veicolo

1

Chiusura rapida

2

Copertura scatola della batteria

3

Rivestimento

4

Viti

5

Modanatura di accesso

S68.30-4516-12

Smontare, montare

Pericolo

Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)

Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.

AS00.00-Z-0035-01A

Avvertenza tecnica

Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas

AH00.00-Z-0300-01A

1

Sganciare le chiusure rapide (1) sulla copertura della scatola della batteria (2)

2

Togliere la copertura della scatola della batteria (2)

3

Smontare il rivestimento (3) nel vano piedi

AR68.30-S-4010S

4

Togliere il coperchio di chiusura per viti (4)

5

Svitare le viti (4) della modanatura di accesso (5)

6

Togliere la modanatura di accesso (5)

7

Montaggio in successione inversa
