Smontare, montare il rivestimento tetto posteriore

AR68.30-P-7608HB

Smontare, montare il rivestimento tetto posteriore

08.03.2019

Tipo

240.1

con codice 413 (Tetto panoramico con modulo solare)

tranne codice 215 (Parete di separazione)

tranne codice 302 (Parete di separazione con vetro trasparente)

tranne codice 303 (Parete di separazione con vetro trasparente e tendina)

tranne codice 418 (Tetto scorrevole nel vano posteriore in cristallo)

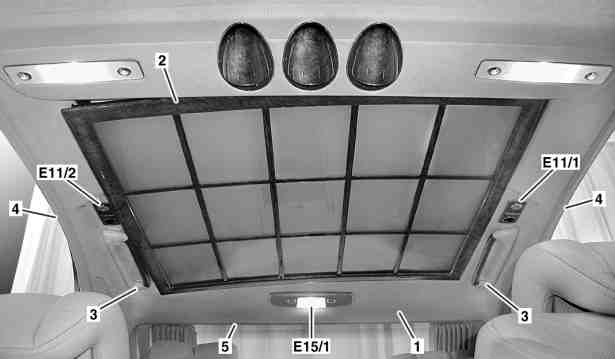

1

Rivestimento tetto posteriore

2

Elemento scorrevole in vetro lato interno

3

Maniglia di sostegno

4

Paraspigoli

5

Guida scorrimento tendina in alto

E11/1

Spot di lettura vano posteriore, lato sinistro

E11/2

Spot di lettura vano posteriore, lato destro

E15/1

Plafoniera vano posteriore, al centro

1

Rivestimento tetto posteriore

9

Connettore a spina elettrico

13

Vite

6

Rivestimento tetto davanti

10

Fascio di cavi elettrici

14

Graffetta di fissaggio

7

Vite

11

Diffusore d'aria

15

Telaio di supporto plafoniera

8

Condotto dell'aria

12

Condotto dell'aria

 

Smontare, montare

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

1

Smontare l'elemento scorrevole in vetro lato interno (2) tetto panoramico

AR77.21-P-1200H

2

Smontare la maniglia di sostegno lati sinistro e destro (3) dal tetto lato posteriore

AR68.30-P-4330HA

3

Smontare lo spot di lettura vano posteriore sinistro (E111) e lo spot di lettura vano posteriore destro (E11/2)

AR82.20-P-1120H

4

Smontare la plafoniera vano posteriore centro (E15/1)

AR82.20-P-0113H

5

Smontare completamente il paraspigoli (4) da entrambi i vani porta posteriori

6

Smontare il rivestimento sinistro e destro dal montante B

Tipo 240.1 con codice 413

AR68.30-P-4700H

7

Sollevare leggermente il rivestimento del tetto lato anteriore (6) in corrispondenza della vite (7) e svitare la vite (7) su entrambi i montanti B


Sollevare il rivestimento del tetto lato anteriore (6) con cautela,
altrimenti il rivestimento del tetto lato anteriore (6) potrebbe danneggiarsi.

8

Rimuovere il condotto dell'aria lati sinistro e destro (8) dal distributore aria montante B e staccare il connettore a spina elettrico (9)

9

Mettere allo scoperto il fascio di cavi lato sinistro e destro (10) e posarlo nel vano posteriore

10

Tirare leggermente verso il basso il rivestimento del tetto lato posteriore (1) lati sinistro e destro in corrispondenza del diffusore d'aria (11), spingere il condotto dell'aria (12) in avanti e staccarlo dal diffusore d'aria (11)


Tirare verso il basso il rivestimento del tetto lato posteriore (1) con cautela,
altrimenti il rivestimento del tetto lato posteriore (1) potrebbe danneggiarsi.

11

Svitare la vite (13) e sganciare le clip di fissaggio (14) dal telaio di supporto della plafoniera (15) e rimuoverle


Sganciare le clip di fissaggio (14) con cautela,
altrimenti si potrebbe deformare il telaio di supporto della plafoniera (15).

 Pericolo

Pericolo di esplosione in caso di formazione di miscela tonante. Pericolo di intossicazione e di ustioni in caso di ingestione di acido per batterie. Pericolo di lesioni agli occhi ed alla pelle in caso di contatto con l'acido della batteria o in caso di manipolazione di batterie al piombo-acido danneggiate

Vietato fumare. Evitare la formazione di scintille e l'utilizzo di fiamme libere. Indossare guanti, indumenti ed occhiali protettivi resistenti all'acido. Versare l'acido della batteria solo in recipienti idonei ed adeguatamente contrassegnati.

AS54.10-Z-0001-01A

12

Collegare il cavo di massa alla batteria della rete di bordo

Avvertenza tecnica

Avvertenze sulla batteria

AH54.10-P-0001-01A

 Necessario per lo smontaggio dei rivestimenti dai montanti C.

13

Smontare il rivestimento lato sinistro e destro dal montante C

AR68.30-P-4490HA

14

Estrarre il rivestimento del tetto lato posteriore (1) in avanti dalla guida scorrimento della tendina in alto (5)


Tirare il rivestimento del tetto lato posteriore (1) in avanti cautela,
altrimenti il rivestimento del tetto lato posteriore (1) potrebbe urtare la traversa del tetto e danneggiarsi.

 È necessario l'aiuto di una seconda persona.

15

Rimuovere il rivestimento del tetto lato posteriore (1) dal veicolo e deporlo su un piano idoneo

 È necessario l'aiuto di una seconda persona.

16

Montaggio in successione inversa
