P68.30-2777-09
Illustrazione riferita al lato sinistro del veicolo, con rivestimento del tetto lato anteriore smontato, per dotazione con codice (215a) Divisorio |
1 | Rivestimento tetto posteriore | 6 | Coperchio distributore aria | 10 | Condotto dell'aria | ||
2 | Dado | 7 | Perno | 11 | Diffusore d'aria | ||
3 | Clip | 8 | Sportello aria | 12 | Connettore a spina elettrico | ||
4 | Distributore aria montante B | 9 | Vite | 13 | Fascio di cavi elettrici | ||
5 | Condotto dell'aria |

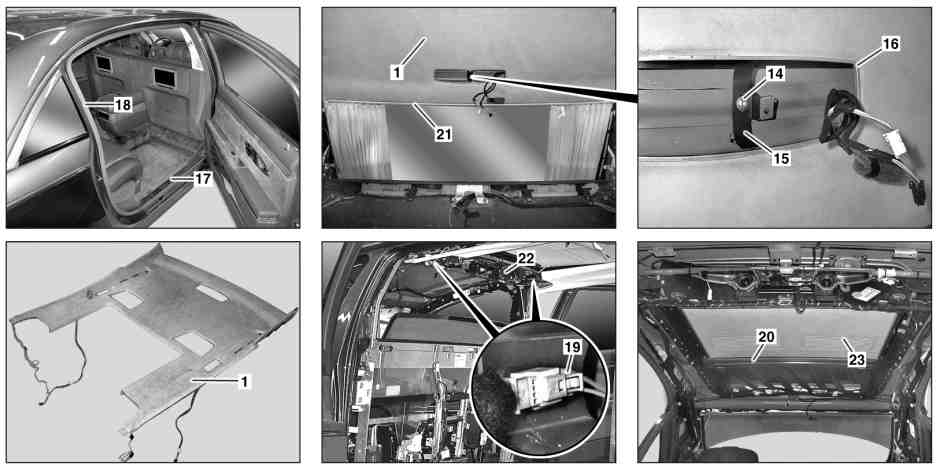

P68.30-2778-09
Illustrazione riferita alla dotazione con codice (215a) Divisorio |
1 | Rivestimento tetto posteriore | 17 | Modanatura di accesso | 21 | Guida scorrimento tendina in alto | ||
14 | Vite | 18 | Paraspigoli | 22 | Traversa tetto | ||
15 | Graffetta di fissaggio | 19 | Connettore a spina elettrico | 23 | Pannello oscurante | ||
16 | Telaio di supporto plafoniera | 20 | Guida |
| Smontare, montare | ||
Avvertenza tecnica | Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo | ||
1 | Smontare il rivestimento della traversa del tetto | ||
2 | Smontare il rivestimento tetto anteriore | Smontare, montare il rivestimento del tetto davanti | |
3.1 | Smontare il rivestimento sinistro e destro lato posteriore dal montante B | Tipo 240.1 con codice 215 (Divisorio) con codice 418 (Tetto scorrevole-sollevabile nel vano posteriore versione in vetro) tranne codice 413 (Tetto panoramico con modulo solare)Tipo 240.1 con codice 302 (Divisorio con vetro trasparente) con codice 418 (Tetto scorrevole-sollevabile nel vano posteriore versione in vetro) tranne codice 413 (Tetto panoramico con modulo solare)Tipo 240.1 con codice 303 (Divisorio con vetro trasparente e tendina) con codice 418 (Tetto scorrevole-sollevabile nel vano posteriore versione in vetro) tranne codice 413 (Tetto panoramico con modulo solare) | |
3.2 | Smontare il rivestimento sinistro e destro dal montante B | Tipo 240.1 con codice 418 (Tetto scorrevole-sollevabile nel vano posteriore versione in vetro) tranne codice 215 (Divisorio) tranne codice 302 (Divisorio con vetro trasparente) tranne codice 303 (Divisorio con vetro trasparente e tendina) tranne codice 413 (Tetto panoramico con modulo solare) | |
4 | Svitare i dadi (2) di circa 2 giri | ||
5 | Sganciare le clip (3) dal distributore aria montante B (4) | ||
6 | Spingere il distributore aria montante B (4) verso il basso fino all'arresto | ||
7 | Smontare il condotto dell'aria (5) del montante B lati sinistro e destro | Per questa operazione, allontanare con cautela il coperchio del distributore aria (6) dalla scatola del distributore aria montante B (4) finché non sarà possibile togliere il condotto dell'aria (5). | |
Montaggio: Prestare attenzione al corretto posizionamento del perno (7) nello sportello dell'aria (8). | |||
8 | Sollevare leggermente il rivestimento del tetto lato anteriore in corrispondenza delle viti (9) e svitare le viti (9) su entrambi i montanti B | Tipo 240.1 con codice 215 (Divisorio) con codice 302 (Divisorio con vetro trasparente) con codice 303 (Divisorio con vetro trasparente e tendina) con codice 418 (Tetto scorrevole-sollevabile nel vano posteriore versione in vetro) tranne codice 413 (Tetto panoramico con modulo solare) | |
| |||
9 | Spingere in avanti il condotto dell'aria lati sinistro e destro (10) fino a separare i condotti dell'aria (10) dai diffusori d'aria (11) | ||
10 | Staccare il connettore a spina elettrico (12) del fascio di cavi lati sinistro e destro (13) | ||
11 | Mettere allo scoperto il fascio di cavi lati sinistro e destro (13) e posarlo nel vano posteriore | ||
12 | Smontare lo specchietto di cortesia sinistro e destro nel vano posteriore |
| |
13 | Smontare la maniglia di sostegno posteriore sinistra e destra dal tetto | ||
14 | Smontare lo spot di lettura lati sinistro e destro nel vano posteriore | ||
15 | Smontare la plafoniera posteriore | ||
16 | Svitare la vite (14) | ||
17 | Sganciare le clip di fissaggio (15) dal telaio di supporto della plafoniera (16) e rimuoverle | | |
18 | Smontare la modanatura di accesso della porta laterale posteriore (17) lati sinistro e destro | ||
19 | Smontare completamente il paraspigoli (18) su entrambi i vani porta posteriori | ||
20 | Staccare i connettori a spina elettrici (19) | ||
Pericolo | Pericolo di esplosione in caso di formazione di miscela tonante. Pericolo di intossicazione e di ustioni in caso di ingestione di acido per batterie. Pericolo di lesioni agli occhi ed alla pelle in caso di contatto con l'acido della batteria o in caso di manipolazione di batterie al piombo-acido danneggiate | Vietato fumare. Evitare la formazione di scintille e l'utilizzo di fiamme libere. Indossare guanti, indumenti ed occhiali protettivi resistenti all'acido. Versare l'acido della batteria solo in recipienti idonei ed adeguatamente contrassegnati. | |
21 | Collegare il cavo di massa alla batteria della rete di bordo | ||
Avvertenza tecnica | Avvertenze sulla batteria | ||
Necessario per lo smontaggio dei rivestimenti dai montanti C. | |||
22 | Smontare il rivestimento lati sinistro e destro dal montante C | ||
23 | Estrarre il rivestimento del tetto lato posteriore (1) in avanti dalla guida (20) e dalla guida scorrimento tendina in alto (21) | | |
Montaggio: | |||
24 | Estrarre il rivestimento del tetto lato posteriore (1) dal veicolo e deporlo su una superficie idonea | È necessario l'aiuto di una seconda persona. | |
25 | Montaggio in successione inversa |
