Smontare, montare il rivestimento del tetto davanti

AR68.30-P-7607RGR

Smontare, montare il rivestimento del tetto davanti

16.02.2017

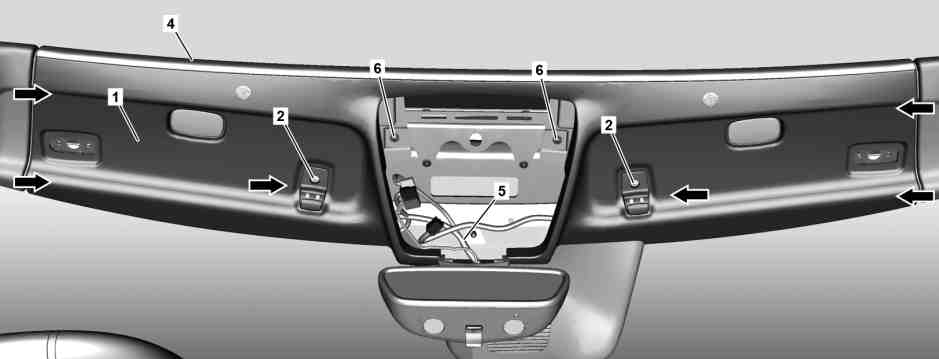

Tipo

190.4

1

Rivestimento tetto davanti

5

Fascio di cavi elettrici

2

Viti

6

Viti

4

Rivestimento

3

Telaio

4

Rivestimento

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

 

Smontare, montare

1

Aprire la capote

2

Disinserire l'accensione e conservare la chiave trasmittente fuori della portata del trasmettitore (almeno 2 m)

3

Smontare le due alette parasole

AR68.60-P-5480RG

4

Smontare l'unità comando tetto

AR82.20-P-1000RG

5

Svitare le viti (2)

6

Svitare le viti (6)

7

Sganciare entrambi i telai (3)

 Dispositivo di sgancio

*452589016300

8

Sganciare il rivestimento (4) all'indietro

 Dispositivo di sgancio

*452589016300

9

Sganciare la mascherina dal retrovisore interno

AR68.40-P-0001RG

10

Mettere allo scoperto il fascio di cavi elettrici (5) in corrispondenza del retrovisore interno e sbloccare e staccare i connettori a spina elettrici

 La quantità di connettori a spina elettrici varia in base all'equipaggiamento del veicolo.

 In questo modo il fascio di cavi elettrici (5) può essere condotto attraverso l'apertura nel rivestimento del tetto lato anteriore (1) durante lo smontaggio.

11

Sganciare il rivestimento del tetto lato anteriore (1) dalle frecce ed estrarlo all'indietro fino a poter accedere ai connettori a spina elettrici

12

Sbloccare e staccare i connettori a spina elettrici dal rivestimento del tetto lato anteriore (1)

13

Estrarre all'indietro il rivestimento del tetto lato anteriore (1)

14

Montaggio in successione inversa
