Smontare, montare lo scomparto portabagagli del vano posteriore

Tipo ar · tema 68.30 · versione 0100 · 2004-01-12

Valido per: TIPO 450.418

Collocazione

Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 450 (modelli 418)

EinPAS 37 Equipaggiamento interno › 37.55 Vani e ripiani portaoggetti/recipienti/supporti › 37.55.40 Vano portabagagli/scomparto portaoggetti/vano portaoggetti/contenitore — Serie 450 (modelli 418)

AR68.30-P-7440CR

Smontare, montare lo scomparto portabagagli del vano posteriore

28.9.03

TIPO 450.418

Smontare, montare lo scomparto portabagagli del vano posteriore

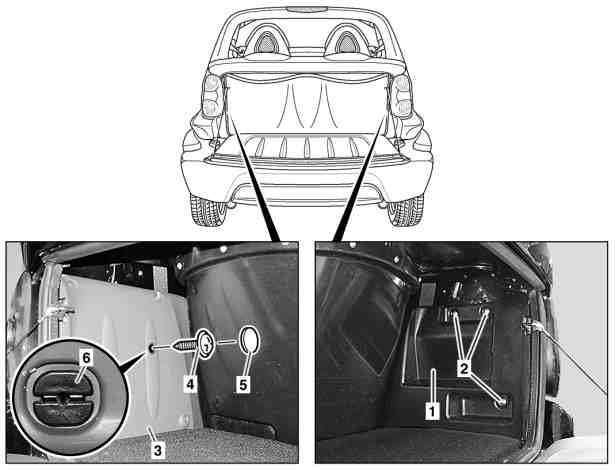

P68.30-2862-06

1 Box portabagagli lato destro

2 Viti

3 Box portabagagli lato sinistro

4 Vite

5 Tappo

6 Tassello ad espansione

Smontaggio, montaggio

1.1

Svitare le viti (2) e togliere il box portabagagli lato destro (1) dal bagagliaio

In caso di smontaggio del box portabagagli lato destro (1)

2.1

Togliere il tappo (5), svitare la vite sottostante (4) ed estrarre il tassello ad espansione (6)

In caso di smontaggio del box portabagagli lato sinistro (3)

3.1

Sganciare il box portabagagli lato sinistro (3) dalla carrozzeria

In caso di smontaggio del box portabagagli lato sinistro (3)
Il box portabagagli lato sinistro (3) è fissato con 3 clip alla carrozzeria.

4

Montaggio in successione inversa
