P68.30-3787-09

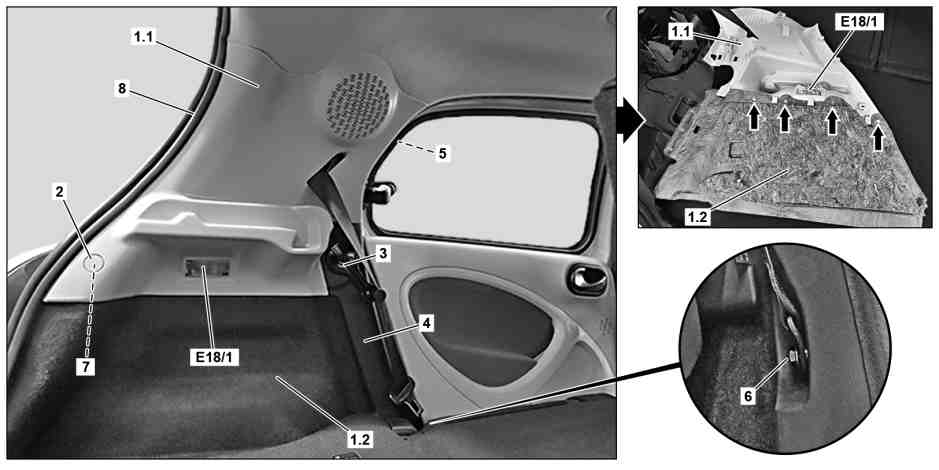

1.1 | Rivestimento superiore | 4 | Rivestimento | 8 | Paraspigoli | ||
1.2 | Rivestimento in basso | 5 | Paraspigoli | E18/1 | Luce del vano di carico | ||
2 | Copertura | 6 | Vite | ||||
3 | Occhiello di chiusura regolabile schienale | 7 | Vite |
| Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica | ||
Smontare, montare | |||
1 | Disinserire l'accensione ed estrarre la chiave di accensione dal blocchetto di accensione | ||
2 | Estrarre la copertura del vano di carico | ||
3 | Smontare l'altoparlante woofer | TIPO 453.0 (tranne 453.041) | |
4 | Ribaltare lo schienale vano posteriore | ||
5 | Staccare il parabordi (5) in corrispondenza del rivestimento in alto (1.1) | Montaggio: Fare attenzione al posizionamento corretto del parabordi (5). | |
6 | Staccare il parabordi (8) in corrispondenza del rivestimento in alto (1.1) e del rivestimento in basso (1.2) | Montaggio: Prestare attenzione al posizionamento corretto del parabordi (8). | |
7 | Smontare l'occhiello di chiusura regolabile schienale (3) | ||
8 | Sganciare il rivestimento (4) in alto | ||
9 | Svitare la vite (6) e togliere il fissaggio terminale cintura | Vite fissaggio terminale della cintura sul montante C | |
10 | Sganciare la copertura (2) e svitare la vite (7) | ||
11 | Sganciare il rivestimento in alto (1.1) e staccare il connettore a spina elettrico della luce del vano di carico (E18/1) | ||
12 | Smontare il rivestimento in alto (1.1) insieme al rivestimento in basso (1.2) | Montaggio: Prestare attenzione al posizionamento corretto del rivestimento in alto (1.1) sul rivestimento in basso (1.2) (frecce). | |
13 | Smontare la luce del vano di carico (E18/1) | In caso di sostituzione del rivestimento in alto (1.1). | |
14 | Montaggio in successione inversa |
