Smontare, montare il rivestimento laterale nel bagagliaio

AR68.30-P-4800MFA

Smontare, montare il rivestimento laterale nel bagagliaio

25.03.2019

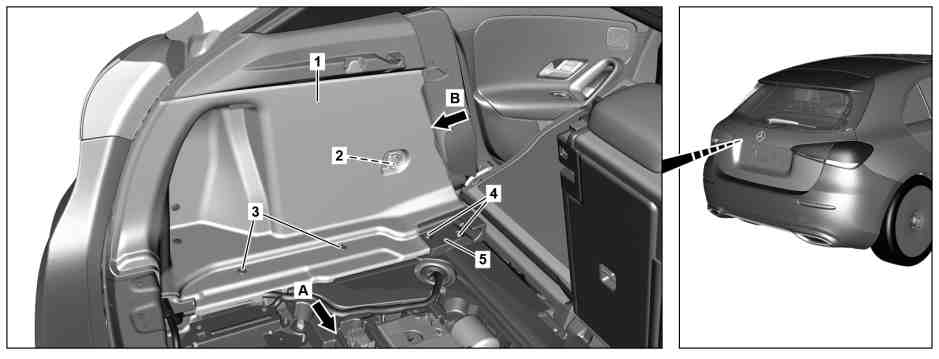

Tipo

177.0

1

Rivestimento laterale del bagagliaio

4

Dadi

2

Vite

5

Mensola di fissaggio

3

Rivetti ad espansione

 Avviso

Pericolo di lesioni da schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi esul tetto scorrevole

Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento.

AS00.00-Z-0011-01A

Avvertenze relative a HANDS-FREE ACCESS

AH80.61-P-0001-01A

 

Smontare, montare

1

Spostare in avanti il sedile lato guida o il sedile lato passeggero anteriore.

2

Ribaltare lo schienale posteriore sinistro o destro.

3

Smontare il rivestimento dell'elemento centrale della coda.

AR68.30-P-4786MFA

4

Rimuovere il paraspigoli dall’area di lavoro.

 Montaggio: Assicurarsi che il paraspigoli sia correttamente sistemato.

5

Smontare la copertura della vite (2).

6

Svitare la vite (2).

 Vite occhiello di fissaggio

*BA68.50-P-1001-03I

7

Sganciare i rivetti ad espansione (3).

 Attrezzo per lo smontaggio

*000589956300

8

Rimuovere i dadi (4) e smontare la mensola di fissaggio (5).

9

Smontare il rivestimento laterale nel bagagliaio (1).

 Montaggio:
Assicurarsi che il rivestimento laterale del bagagliaio (1) si colleghi correttamente ai rivestimenti adiacenti.
In caso contrario i rivestimenti adiacenti potrebbero danneggiarsi.

10

Montaggio in successione inversa

 Ancoraggio dei carichi

Numero

Denominazione

Tipo 177, 247

BA68.50-P-1001-03I

Vite occhiello di fissaggio

Nm

24
