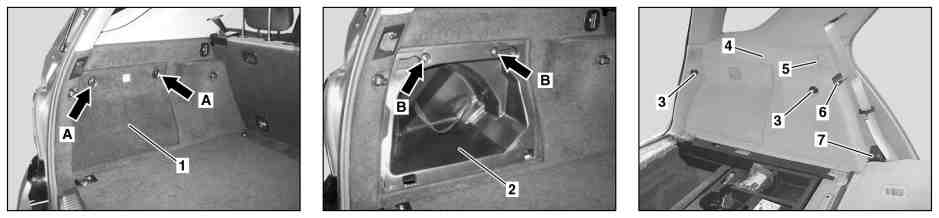

P68.30-3082-07
Pianale bagagliaio smontato per una migliore illustrazione
1 Copertura
2 Vano portaoggetti
3 Gancio di fissaggio
4 Rivestimento
5 Supporto copertura del vano di carico
6 Copertura staffa di fissaggio
7 Copertura
| Smontaggio, montaggio | ||
1.1 | Smontare la copertura (1) | Solo nei veicoli con vano portaoggetti. | |
Per aprire, sbloccare entrambe le chiusure girevole (frecce A) e togliere la copertura. | |||
2.1 | Smontare lo scomparto portaoggetti (2) | Solo nei veicoli con vano portaoggetti. | |
Per smontarlo, sbloccare entrambe le chiusure girevole (frecce B) e togliere il vano portaoggetti. | |||
Montaggio: inizialmente posizionare il vano portaoggetti in basso sull'elemento di raccordo del rivestimento (4). | |||
3 | Sbloccare lo schienale sedile posteriore e ribaltarlo | ||
4 | Smontare il gancio di ancoraggio (3) | Svitare la vite nel centro del gancio di ancoraggio. | |
Montaggio: prestare attenzione al perno di posizionamento del gancio di ancoraggio. | |||
5 | Svitare la vite del supporto copertura del vano di carico (5) | ||
6 | Smontare la copertura della staffa di fissaggio (6) | ||
7 | Sollevare con una leva e togliere la copertura (7) | Cuneo di montaggio | |
8 | Sganciare e togliere con cautela il rivestimento (4) | Cuneo di montaggio | |
9 | Montaggio in successione inversa |
Cuneo di montaggio
110 589 03 59 00
