Smontare, montare il rivestimento dell'elemento centrale della coda

Tipo ar · tema 68.30 · versione 0201 · 2004-06-23

Valido per: TIPO 211.0

Collocazione

Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 211 (modelli 0**)

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.34 Rivestimento del bagagliaio — Serie 211 (modelli 0**)

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.35 Rivestimento del vano di carico — Serie 211 (modelli 0**)

AR68.30-P-4785T

Smontare, montare il rivestimento dell'elemento centrale della coda

19.9.01

TIPO 211.0

Smontare, montare il rivestimento dell'elemento centrale della coda

P68.30-2486-04

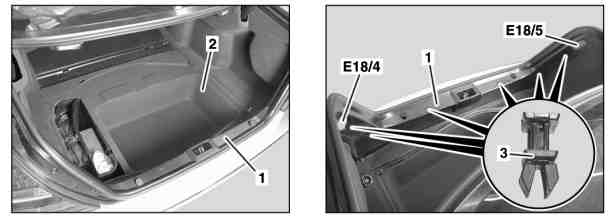

1 Rivestimento elemento centrale posteriore

2 Copertura conca ruota di scorta

3 Rivetto ad espansione

E18/4 Luce bagagliaio, lato destro

E18/5 Luce bagagliaio, lato sinistro

Avvertenze di modifica

8.1.04

Soppresso Scollegare e collegare il cavo di massa della batteria

Smontaggio, montaggio

1

Disinserire la luce bagagliaio lato destro (E18/4) e la luce bagagliaio lato sinistro (E18/5) bloccando la serratura del cofano bagagli con un cacciavite adatto

Montaggio: azionare la maniglia di apertura sul lato esterno del cofano bagagli per sbloccare la serratura.

2

Smontare la luce vano bagagli, lato destro (E18/4) e la luce vano bagagli, lato sinistro (E18/5)

3

Smontare i rivetti ad espansione (3) ed estrarre il rivestimento dell'elemento centrale della coda (1) dal vano bagagli

4

Montaggio in successione inversa
