Smontare, montare il rivestimento laterale nel vano posteriore

AR68.30-P-4780RGR

Smontare, montare il rivestimento laterale nel vano posteriore

04.10.2018

Tipo

190.4

Avvertenze di modifica

27.09.2018

Fase di lavoro aggiunta.

Fase di lavoro9

1

Rivestimento laterale

2

Estremità della capote

5

Copertura

14

Vite

15

Viti

1

Rivestimento laterale

8

Rivestimento capote

11

Funi di tensione

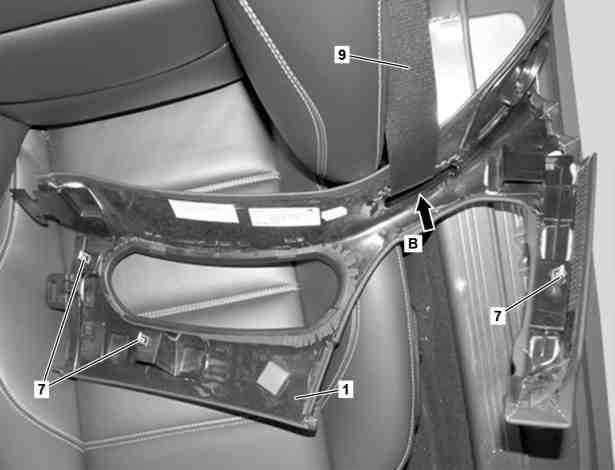

1

Rivestimento laterale

7

Clip di fissaggio

9

Cintura di sicurezza

 

Smontare, montare

1

Aprire per metà la capote, in modo che l'estremità della capote (2) si trovi nella posizione al centro come raffigurato.

2

Sostenere la capote con il dispositivo.

 Sostegno

*230589046300

3

Spostare in avanti e in alto il sedile anteriore.

4

Disinserire l'accensione e conservare la chiave trasmittente al di fuori della portata del trasmettitore (almeno 2 m).

5

Smontare il punto di fissaggio della cintura.

AR91.40-P-1030-02A

6

Sganciare in avanti la copertura (5).

 Cuneo longitudinale

*115589035900

7

Smontare il rivestimento della linea di cintura al centro.

AR68.30-P-0600RGR

8

Svitare le viti (14, 15).

9

Staccare la chiusura a velcro dell'imbuto di deflusso dal rivestimento laterale (1) in corrispondenza del montante B.

 Montaggio:
Prestare attenzione al corretto posizionamento della chiusura a velcro dell'imbuto di deflusso sul rivestimento laterale (1).
In caso contrario possono verificarsi infiltrazioni di acqua nel veicolo.

10

Sganciare verso l'alto il rivestimento laterale (1) dalle clip di fissaggio (7).

11

Tirando verso l'alto, smontare il rivestimento laterale (1) e far passare la cintura di sicurezza (9) attraverso l'apertura nel rivestimento laterale (1).

 Montaggio:
Con cautela, far passare il rivestimento laterale (1) sulle estremità della capote (2).
In caso contrario, la foderina delle estremità della capote (2) potrebbe danneggiarsi.

 Montaggio:
Occorre fare attenzione che il rivestimento della capote (8) sia posizionato correttamente sopra il rivestimento laterale (1) (freccia A).
In caso contrario, il rivestimento della capote (8) può danneggiarsi alla chiusura della capote.

 Montaggio:
Non incastrare le funi di tensione (11) della capote.
In caso contrario, esse vengono danneggiate alla chiusura della capote.

 Montaggio:
Non incastrare la capote sotto il rivestimento laterale (1).
In caso contrario, la capote viene danneggiata alla chiusura.

12

Montaggio in successione inversa.
