AR68.30-P-4780R | Smontare, montare il rivestimento laterale nel vano posteriore | 30.10.08 |
TIPO 230.4 tranne CODICE (P99) Modello speciale "AMG Black Series"

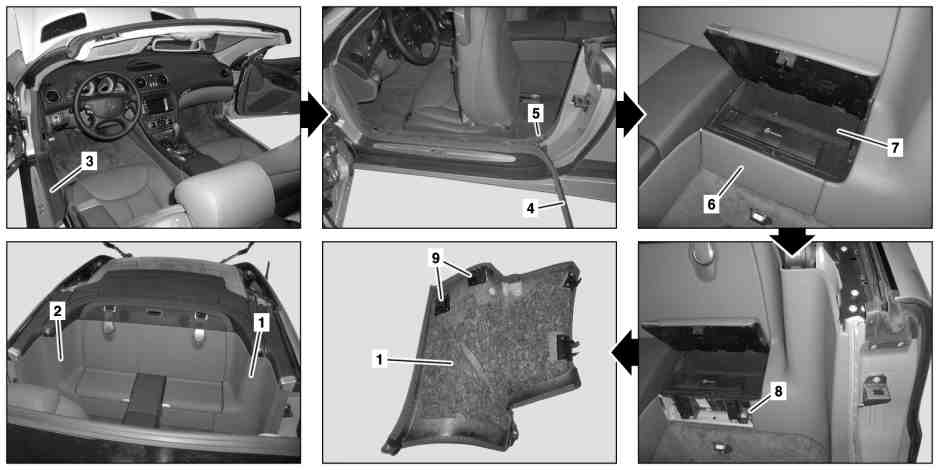

P68.30-2373-09
1 Rivestimento laterale sinistro nel vano posteriore.
2 Rivestimento laterale destro nel vano posteriore.
3 Copertura
7 Scomparto portaoggetti
8 Vite
9 Clip
4 Paraspigoli
5 Graffe di fissaggio
6 Rivestimento sulla cassetta portaoggetti
| Smontaggio, montaggio | ||
1 | Aprire completamente il tetto Vario | ||
2 | Smontare la protezione contro il vento | ||
3 | Spostare in avanti il sedile conducente o passeggero anteriore nella posizione di battuta | ||
4 | Servendosi di un cuneo di montaggio, sganciare e togliere la copertura (3) della modanatura di accesso | | |
5 | Sfilare il proteggispigoli (4) nella zona del montante B | ||
6 | Sfilare la graffa di fissaggio (5) dal montante B | ||
7 | Aprire la cassetta portaoggetti (7) | ||
8 | Estrarre il rivestimento dalla cassetta portaoggetti (6) e smontarlo | ||
9 | Svitare la vite (8) | ||
10 | Con un cuneo di montaggio sganciare e togliere dalle clip (9) il rivestimento laterale sinistro (1) o destro (2) nel vano posteriore | | |
11 | Montaggio in successione inversa |
Cuneo di montaggio
110 589 03 59 00
