Smontare, montare i rivestimenti nel bagagliaio

AR68.30-P-4600W

Smontare, montare i rivestimenti nel bagagliaio

8.12.10

 

Smontaggio, montaggio

1

Aprire l'elemento di separazione del bagagliaio (1)

 Il tetto Vario deve essere chiuso.

2

Svitare i dadi (5) e togliere il divisorio bagagliaio (1) dal bagagliaio

3

Estrarre la copertura alloggiamento ruota di scorta (4) dal bagagliaio

4

Smontare i fermi ad espansione (6)

 Dispositivo di smontaggio

*452589016300

5

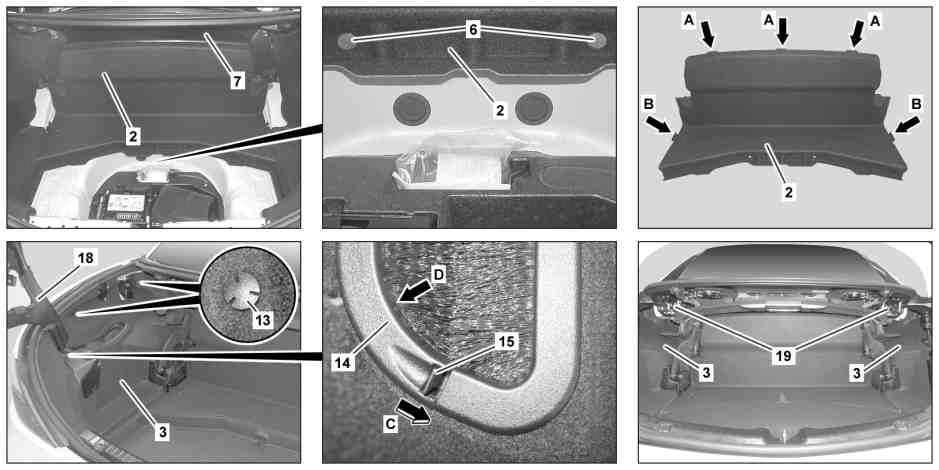

Sollevare il rivestimento centrale (2) ed estrarlo dalla copertura (7) tirandolo indietro

 Per lo smontaggio dei rivestimenti laterali del bagagliaio (3) non è necessario smontare il rivestimento centrale (2).

 Montaggio: Fare attenzione al corretto alloggiamento delle linguette (frecce A) nella copertura (7) e delle linguette (frecce B) sotto i rivestimenti laterali del bagagliaio (3).

6

Smontare il rivestimento dell'elemento centrale posteriore (8)

7

Fissare l'interruttore di finecorsa divisorio bagagliaio chiuso (S69/10) nella posizione "chiuso" con una striscia di nastro adesivo (9)

 Pericolo!

Pericolo di lesioni dovute allo schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi e sul tetto scorrevole

Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento.

AS00.00-Z-0011-01A

8

Portare il cofano del bagagliaio nella posizione di montaggio

AR88.50-P-5000-01V

 Sostegno

*170589046300

9

Sganciare la luce bagagliaio destra (E18/4) e, con il cavo elettrico collegato, farla passare all'interno attraverso il rivestimento laterale destro del bagagliaio (3)

Solo in caso di smontaggio del rivestimento laterale destro del bagagliaio (3).

10

Smontare il tampone in gomma (10) e la clip a espansione (11) dall'alloggiamento sinistro o destro (12)

11

Smontare le clip a espansione (13) dal rivestimento laterale sinistro o destro del bagagliaio (3)

 Dispositivo di smontaggio

*452589016300

12

Aprire il telaio spazzola (14) sul rivestimento laterale sinistro o destro del bagagliaio (3) A questo proposito sbloccare la linguetta (15) nel senso indicato dalla freccia (freccia C) e, contemporaneamente, spingere verso il basso la sezione più esterna (freccia D) del telaio spazzola (14)

 Aprire il telaio spazzola (14) con cautela per evitare di rompere la linguetta (15).

 Montaggio: La linguetta (15) deve agganciarsi in maniera percettibile.

13

Sganciare le clip (16) sul rivestimento laterale sinistro o destro del bagagliaio (3) dall'alloggiamento (12)

14

Staccare il connettore a spina elettrico (17) dall'interruttore di finecorsa elemento di separazione bagagliaio chiuso (S69/10)

Solo in caso di smontaggio del rivestimento laterale sinistro del bagagliaio (3).

15

Staccare completamente il rivestimento laterale sinistro o destro del bagagliaio (3), sfilarlo dal telaio tubolare (18) e toglierlo

 Montaggio: Fare attenzione al corretto alloggiamento del rivestimento laterale del bagagliaio (3) nella guarnizione cofano bagagli e sulle guarnizioni adiacenti. In particolare nel settore dei cuscinetti principali tetto Vario (19) è necessario posizionare con cura i rivestimenti laterali del bagagliaio (3).

16

Montaggio in successione inversa
