P68.30-3765-08
1 | Cella frigorifera | 4 | Pianale del bagagliaio | |
2 | Viti | 8 | Rivestimento del bagagliaio lato posteriore | |
3 | Supporto | 9 | Clip di fissaggio |

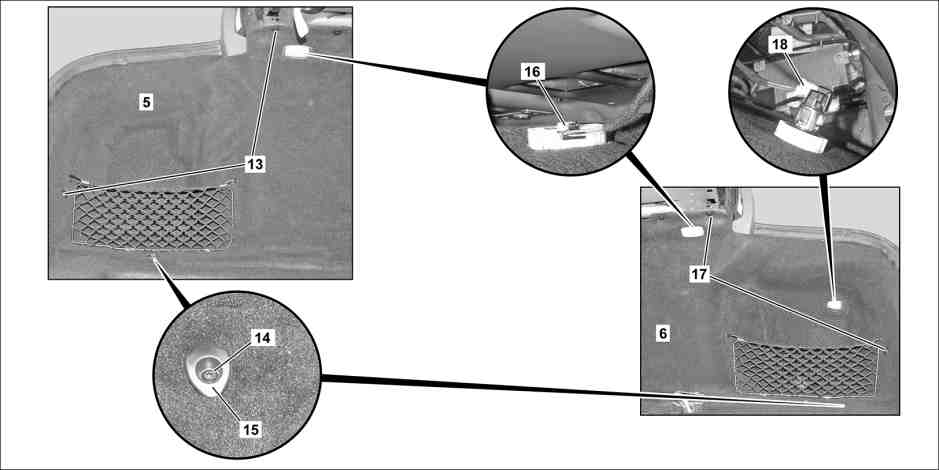

P68.30-3766-09
5 | Rivestimento sinistro del bagagliaio | 15 | Supporto | |
6 | Rivestimento destro del bagagliaio | 16 | Connettore a spina elettrico | |
13 | Clip di fissaggio | 17 | Clip di fissaggio | |
14 | Vite | 18 | Connettore a spina elettrico |
7 | Rivestimento del bagagliaio lato anteriore |
10 | Clip di fissaggio |
11 | Viti |
12 | Copertura |
19 | Rivestimento inferiore del bagagliaio |
20 | Clip di fissaggio |
P68.30-3767-06
Pericolo! | Pericolo di lesioni per incastro o schiacciamento, in caso estremo di troncaturadi arti, durante interventi su organi meccanici | Durante il moto dei componenti non devono trovarsi arti o altre parti del corpo nel raggio di azione degli organi meccanici.Tipo 217.3 | |
| Avvertenze relative al sistema di sensori per apertura/chiusura cofano bagagli | Tipo 217.3 | |
| Smontare, montare | ||
1 | Smontare la cella frigorifera (1) |
| |
2 | Svitare le viti (2) dal supporto (3) | ||
3 | Estrarre il pianale del bagagliaio (4) | ||
4 | Smontare il subwoofer |
| |
5 | Smontare le clip di fissaggio (9) e sganciare verso l'alto il rivestimento posteriore del bagagliaio (8) | ||
6.1 | Smontare le clip di fissaggio (10) | Tipo 217.3 | |
6.2 | Svitare le viti (11) ed estrarre la copertura (12) | Tipo 217.3 | |
7 | Smontare il rivestimento anteriore del bagagliaio (7) | ||
8 | Smontare le clip di fissaggio (13) | ||
9 | Svitare la vite (14) dal supporto (15) del rivestimento sinistro del bagagliaio (5) | ||
10 | Staccare il rivestimento sinistro del bagagliaio (5) e sbloccare e staccare il connettore a spina elettrico (16) | ||
11 | Smontare il rivestimento sinistro del bagagliaio (5) | ||
12 | Smontare le clip di fissaggio (17) | ||
13 | Svitare la vite (14) dal supporto (15) del rivestimento destro del bagagliaio (6) | ||
14 | Staccare il rivestimento destro del bagagliaio (6) e sbloccare e staccare i connettori a spina elettrici (16, 18) | ||
15 | Smontare il rivestimento destro del bagagliaio (6) | ||
16 | Estrarre il dispositivo di inserimento attrezzi di bordo | ||
17 | Smontare le clip di fissaggio (20) | ||
18 | Estrarre il rivestimento inferiore del bagagliaio (19) | ||
19 | Montaggio in successione inversa |
Documenti citati
- ah8061p000101a Avvertenze relative a HANDS-FREE ACCESS
- ar8262p7841lc Smontare, montare il subwoofer
- ar8661p1010lc Smontare, montare il box frigorifero
- as0000z000901a Pericolo di lesioni per incastro o schiacciamento, in caso estremo di troncaturadi arti, durante interventi su organi meccanici
