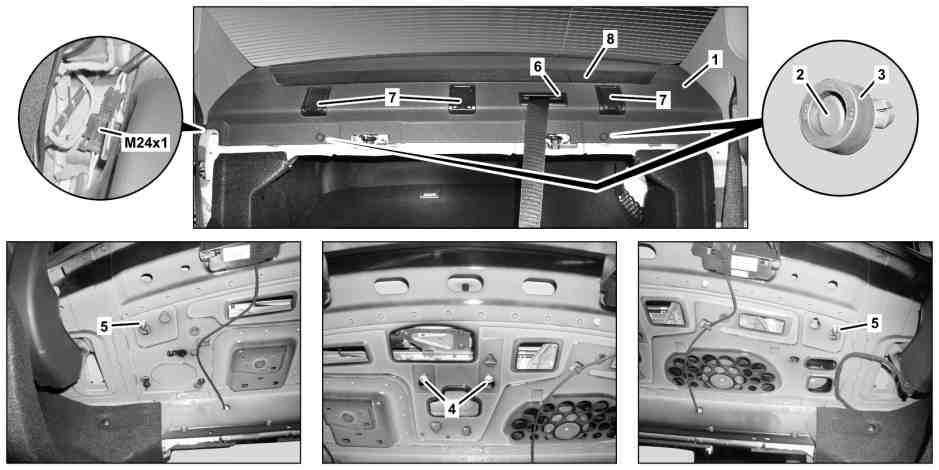

P68.30-3358-09
Illustrazione riferita al veicolo con codice (540) Avvolgibile elettrico per il lunotto
1 Rivestimento cappelliera
2 Fermo ad espansione
3 Tampone
4 Viti (con codice (540) Avvolgibile elettrico per il lunotto)
M24x1 Connettore a spina elettrico motorino della tendina avvolgibile lunotto (con codice (540) Avvolgibile elettrico per lunotto)
5 Dado (con codice (540) Avvolgibile elettrico per il lunotto)
6 Copertura guida cintura (con codice (287) Possibilità di carico passante)
7 Coperture ISOFIX
8 Copertura altoparlante
P68.30-3359-04
Illustrazione riferita con codice (540) Avvolgibile elettrico per il lunotto
1 Rivestimento cappelliera
9 Dado (con codice (540) Avvolgibile elettrico per il lunotto)
10 Clip a espansione (con codice (540) Avvolgibile elettrico per il lunotto)
11 Unità tendina avvolgibile (con codice (540) Avvolgibile elettrico per il lunotto)
| Smontaggio, montaggio | ||
1 | Smontare il cuscino del sedile posteriore | Nei veicoli con codice (540) Avvolgibile elettrico per lunotto | |
2.1 | Smontare lo schienale del sedile posteriore | Sui veicoli senza codice (287) Possibilità di carico passante | |
2.2 | Ribaltare i due schienali dei sedili posteriori | Su veicoli con codice (287) Possibilità di carico passante | |
3.1 | Smontare il rivestimento sinistro e destro montante C e metterlo da parte con i fissaggi terminali cintura montati | Nei veicoli senza codice (540) Avvolgibile elettrico per il lunotto | |
3.2 | Smontare la cintura di sicurezza sinistra e destra nel vano posteriore | Nei veicoli con codice (540) Avvolgibile elettrico per lunotto | |
4 | Smontare le clip a espansione (2) insieme ai paracolpi (3) | ||
5 | Staccare il connettore a spina elettrico motorino della tendina avvolgibile lunotto (M24x1) | Nei veicoli con codice (540) Avvolgibile elettrico per lunotto | |
6 | Svitare le viti (4) e i dadi (5) | Nei veicoli con codice (540) Avvolgibile elettrico per lunotto | |
7 | Sollevare il rivestimento cappelliera (1) nel settore anteriore ed estrarlo tirando in avanti | ||
8 | Posizionare le aperture per la guida cintura e i bloccaggi schienale sedile posteriore sul nuovo rivestimento cappelliera (1) | Solo in caso di sostituzione del rivestimento cappelliera (1) sui veicoli senza codice (287) Possibilità di carico passante | |
Gattuccio per carrozzerie | |||
9 | Montaggio in successione inversa | ||
| Scomposizione, ricomposizione | ||
10 | Sganciare la copertura guida cintura (6) dal rivestimento cappelliera (1) | Su veicoli con codice (287) Possibilità di carico passante | |
La copertura guida cintura (6) può anche essere smontata con il rivestimento cappelliera (1) montato. | |||
11 | Sganciare le coperture ISOFIX (7) dal rivestimento cappelliera (1) | Le coperture ISOFIX (7) possono anche essere smontate con il rivestimento cappelliera (1) montato. | |
12 | Sganciare la copertura altoparlante (8) dal rivestimento cappelliera (1) | Sganciare con cautela per evitare di danneggiare la copertura altoparlante (8). | |
La copertura altoparlante (8) può anche essere smontata con il rivestimento cappelliera (1) montato. | |||
13 | Svitare i dadi (9), smontare le clip a espansione (10) ed estrarre l'unità tendina avvolgibile (11) dal rivestimento cappelliera (1) | Nei veicoli con codice (540) Avvolgibile elettrico per lunotto | |
L'unità tendina avvolgibile (11) può essere smontata solo con il rivestimento cappelliera (1) smontato. | |||
14 | Assemblaggio in successione inversa |
Documenti citati
- ar6830p4490cw Smontare e montare il rivestimento del montante C
- ar9112p1020cw Smontare, montare il cuscino del sedile posteriore
- ar9112p1620cw Smontare, montare lo schienale posteriore
- ar9140p0681cw Smontare, montare le cinture di sicurezza del vano posteriore
