Smontare, montare il rivestimento sul piantone posteriore
Tipo ar · tema 68.30 · versione 0101 · 2017-12-22
Valido per: Tipo 463 (tranne 463.202) a partire dall'anno di produzione 2013 fino all'anno di produzione 2019
Collocazione
Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 463 (modelli 200, 204, 206, 207, 208, 209, 210, 215, 218, 220, 221, 222, 224, 225, 227, 228, 230, 231, 232, 233, 234, 235, 236, 237, 238, 239, 240, 241, 242, 243, 244, 245, 246, 247, 248, 249, 250, 254, 255, 260, 261, 270, 271, 272, 273, 274, 275, 276, 277, 280, 300, 303, 304, 306, 307, 308, 309, 315, 318, 320, 321, 322, 323, 324, 325, 327, 328, 330, 331, 332, 333, 335, 336, 338, 340, 341, 342, 343, 346, 348, 349, 350)
EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.30 Rivestimento abitacolo/vano passeggeri — Serie 463 (modelli 200, 204, 206, 207, 208, 209, 210, 215, 218, 220, 221, 222, 224, 225, 227, 228, 230, 231, 232, 233, 234, 235, 236, 237, 238, 239, 240, 241, 242, 243, 244, 245, 246, 247, 248, 249, 250, 254, 255, 260, 261, 270, 271, 272, 273, 274, 275, 276, 277, 280, 300, 303, 304, 306, 307, 308, 309, 315, 318, 320, 321, 322, 323, 324, 325, 327, 328, 330, 331, 332, 333, 335, 336, 338, 340, 341, 342, 343, 346, 348, 349, 350)
AR68.30-P-4505GW
| Smontare, montare il rivestimento sul piantone posteriore
| 07.12.2017
|
Tipo
| 463 (tranne 463.202)
|
|
| a partire dall'anno di produzione 2013 fino all'anno di produzione 2019
|

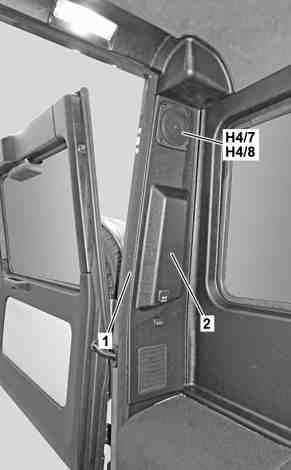

1
| Paraspigoli
|
2
| Rivestimento
|
H4/7
| Altoparlante surround, lato posteriore sinistro
|
H4/8
| Altoparlante surround, lato posteriore destro
|
| Smontare, montare
|
|
|
1
| Estrarre la protezione degli spigoli (1) dal montante della porta.
|
|
|
2
| Smontare il rivestimento del montante posteriore (2) verso il lato.
|
|
|
3
| Staccare il connettore a spina elettrico dall'altoparlante Surround lato posteriore sinistro (H4/7) o dall'altoparlante lato posteriore destro (H4/8).
|
|
|
4
| Montaggio in successione inversa.
|
|
|
