Smontare e montare il rivestimento del montante C

AR68.30-P-4490LF

Smontare e montare il rivestimento del montante C

20.12.2017

Tipo

222.0/1

Avvertenze di modifica

24.08.2017

Smontare la copertura altoparlante e la guida/rivestimento cintura di sicurezza.

Fase di lavoro 7, 8 e 9.

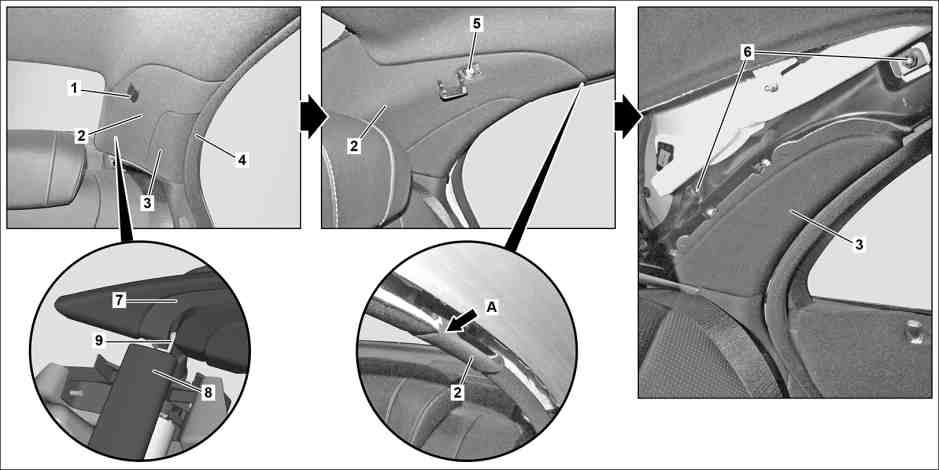

Illustrazione riferita al tipo 222.1 con codice Z07 (Protezione massima)

1

Copertura

6

Attacco di serraggio

2

Elemento superiore rivestimento montante C

7

Guida

3

Elemento inferiore rivestimento montante C

8

Tendina avvolgibile

4

Paraspigoli

9

Perno

5

Dado

Illustrazione riferita al tipo 222.1 senza codice Z07 (Protezione massima)

2

Elemento superiore rivestimento montante C

7

Guida

Illustrazione riferita al tipo 222.1 con codice Z07 (Protezione massima)

2

Elemento superiore rivestimento montante C

12

Rivetto

10

Rivestimento interno del tetto

13

Fascetta di unione

11

Cinghia di fermo

Illustrazione riferita al tipo 222.1 con codice Z07 (Protezione massima)

1

Copertura

2

Elemento superiore rivestimento montante C

3

Elemento inferiore rivestimento montante C

14

Vite

15

Elemento decorativo guida di scorrimento della cintura

16

Copertura riavvolgitore

17

Copertura altoparlante

Avvertenza tecnica

Avvertenza per la sicurezza di funzionamento del windowbag

AH91.60-P-0693-01A

 

Smontare, montare

1

Estrarre il paraspigoli (4) nel settore del rivestimento montante C (2, 3)

2

Sganciare la copertura (1)

3.1

Svitare il dado (5)

Tipo 222.0/1
tranne codice Z07 (Protezione massima)

 Dado/vite supporto rivestimento sul montante C

*BA68.30-P-1002-01E

3.2

Svitare la vite (14) sotto la copertura (1)

Tipo 222.0/1
con codice Z07 (Protezione massima)

 Dado/vite supporto rivestimento sul montante C

*BA68.30-P-1002-01E

4

Sganciare la guida (7) dal rivestimento parte superiore montante C (2)

Tipo 222.0/1
con codice 540 (Tendina avvolgibile parasole elettrica per il lunotto)
tranne codice Z07 (Protezione massima)

  Inserire il gancio estrattore nell'apertura (freccia B), ruotarlo di 90° e sganciare la guida (7) dall'alto verso il basso. La guida (7) è agganciata nel rivestimento parte superiore montante C (2).

 Montaggio: Prestare attenzione al posizionamento corretto del perno (9) della tendina parasole avvolgibile (8) nella guida (7). Prestare attenzione al posizionamento corretto della guida (7).

 Gancio estrattore

*140589023300

5

Fare leva sulla linguetta (freccia A) della parte superiore del rivestimento montante C (2) sopra il rivestimento del tetto (10)

6

Smontare la fascetta di ritenuta (11) del rivestimento del tetto (10) dalla parte superiore del rivestimento montante C (2)

Tipo 222.0/1
con codice Z07 (Protezione massima)

 Inserire leggermente la fascetta di unione (13) ed estrarre il rivetto (12) insieme alla fascetta di ritenuta (11) dall'apertura.

 Montaggio: Controllare il posizionamento corretto della cinghia di fermo (11) e del rivetto (12).

7

Sganciare la copertura altoparlante (17) agendo verso l'alto

8

Sganciare l'elemento decorativo guida di scorrimento della cintura (15) e lasciarlo appeso

9

Sganciare la copertura riavvolgitore (16)

10

Sganciare il rivestimento parte superiore montante C (2) lungo il lunotto

11

Smontare il rivestimento parte superiore montante C (2) in direzione di marcia

12

Svitare gli attacchi di serraggio (6)

Tipo 222.0/1
tranne codice Z07 (Protezione massima)

 Montaggio: Sostituire gli attacchi di serraggio (6).

13

Togliere l'elemento inferiore del rivestimento montante C (3)

 Con cautela, ruotare in avanti l'elemento inferiore del rivestimento montante C (3). Il rivestimento laterale nel vano posteriore è collegato con un perno all'elemento inferiore del rivestimento montante C (3).

 Montaggio: Prima del montaggio, applicare nuovi attacchi di serraggio (6) sull'elemento inferiore del rivestimento montante C (3).

14

Montaggio in successione inversa

 Rivestimenti, elemento decorativo

Numero

Denominazione

Tipo 222

BA68.30-P-1002-01E

Dado/vite supporto rivestimento sul montante C

Nm

5
