AR68.30-P-4370C | Smontare, montare i rivestimenti sul tetto di vetro | 2.2.98 |
TIPO 129 con CODICE (415a) Tetto di vetro

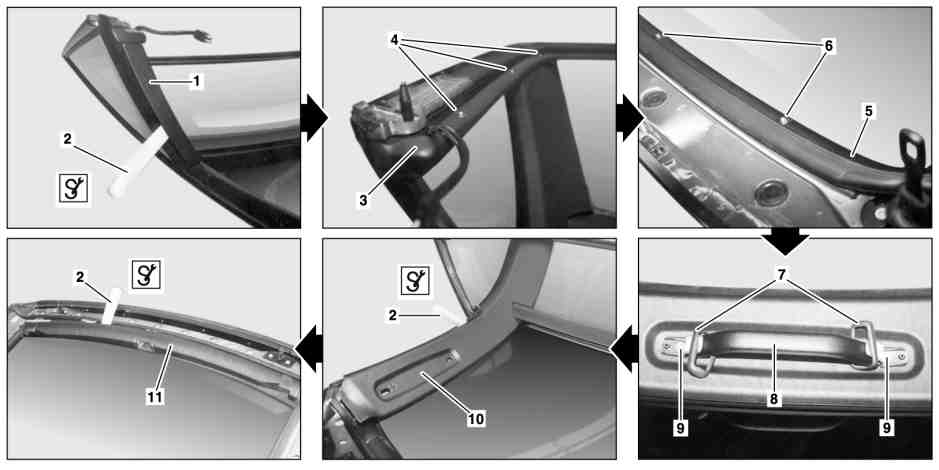

P68.30-2044-09
1 Rivestimento montante B
2 Cuneo di montaggio
3 Rivestimento cristallo laterale
4 Viti
9 Viti
10 Rivestimento laterale tetto
11 Rivestimento anteriore tetto
5 Rivestimento lunotto
6 Viti
7 Copertura
8 Maniglia di appiglio
| Smontare, montare | ||
1 | Smontare il tetto di vetro, voltarlo e deporlo su una base morbida per evitare danni al vetro e alla vernice | Vedere il libretto «Uso e manutenzione» | |
2 | Sganciare il rivestimento del montante B (1) con il cuneo di montaggio (2) | | |
3 | Smontare il rivestimento del cristallo laterale (3) svitando le viti (4) | ||
4 | Smontare il rivestimento del lunotto (5) svitando le viti (6) | ||
5 | Staccare la copertura (7) dalla maniglia di appiglio con un cuneo lungo e smontare la maniglia di appiglio (8) svitando le viti (9) | | |
6 | Sganciare il rivestimento laterale del tetto (10) verso l'interno con il cuneo di montaggio (2) | Montaggio: Controllare le graffe di fissaggio (4 graffe) sul lato posteriore del rivestimento e, se necessario, sostituirle | |
| |||
7 | Sganciare il rivestimento anteriore del tetto (11) verso l'interno con il cuneo di montaggio (2) | | |
8 | Montare in ordine inverso |
115 589 03 59 00
Cuneo lungo
Cuneo di montaggio
110 589 03 59 00
