AR68.30-P-4350R | Smontare, montare la copertura sul tetto Vario davanti | 30.10.08 |
TIPO 230.4 tranne CODICE (P99) Modello speciale "AMG Black Series"

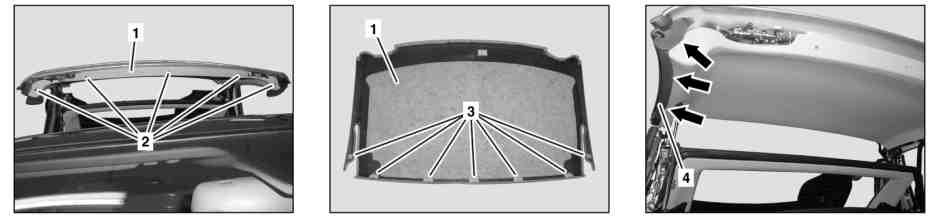

P68.30-2376-07
1 Rivestimento del tetto
4 Guarnizione
2 Viti
3 Clip
| Smontaggio, montaggio | ||
Pericolo! | Pericolo di lesioni da incastramento o schiacciamento durante i lavori sul tetto Vario semiaperto (modalità di arresto) o nel suo campo di chiusura in seguito ad un ripiegamento improvviso del tetto Vario su se stesso | Assicurare il tetto Vario con un attrezzo speciale adatto. | |
1 | Tetto Vario, chiusura | ||
2 | Aprire l'avvolgibile parasole | Nei veicoli con codice (415) tetto in cristallo | |
La tendina avvolgibile deve essere arrotolata per evitare che possa danneggiarsi. | |||
3 | Portare il tetto Vario in posizione intermedia e bloccarlo | ||
| |||
4 | Svitare le viti (2) | ||
5 | Sganciare il rivestimento del tetto (1) ed estrarlo in avanti | Montaggio: Sostituire i clip danneggiati (3). Fare attenzione alla sede corretta della guarnizione sinistra e destra (4) (frecce). | |
6 | Montaggio in successione inversa |
Sostegno
230 589 04 63 00
Documenti citati
- ar7750p300001r Portare il tetto Vario nella posizione intermedia e bloccarlo
- as7750z000101a Pericolo di lesioni dovute a incastramento o schiacciamento durante i lavori sul tetto Vario aperto parzialmente (modalità Stop) oppure nell'area di chiusura del tetto Vario in caso di chiusura improvvisa
