Montare il fascio di cavi spia di segnalazione PTS nel rivestimento tetto

Tipo ar · tema 68.30 · versione 0101 · 2010-03-29

Valido per: TIPO 219.3 con CODICE (220) Sistema Parktronic (PTS)

Collocazione

Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 219 (modelli 3**)

EinPAS 28 Sistema comfort/sistema di assistenza alla guida › 28.15 Sistema di assistenza al parcheggio › 28.15.12 Sensore/interruttore/fascio di cavi — Serie 219 (modelli 3**)

AR68.30-P-4305-06TX

Montare il fascio di cavi spia di segnalazione PTS nel rivestimento tetto

Materiale per la riparazione

Numero

Denominazione

N. di ordinazione

BR00.45-Z-1071-02A

Nastro adesivo a rullo, nastro Tesa grigio, 50 metri 0,3X50, 236 mm

A 001 989 17 85

Montare il fascio di cavi spia di segnalazione PTS nel rivestimento tetto

P68.30-3067-06

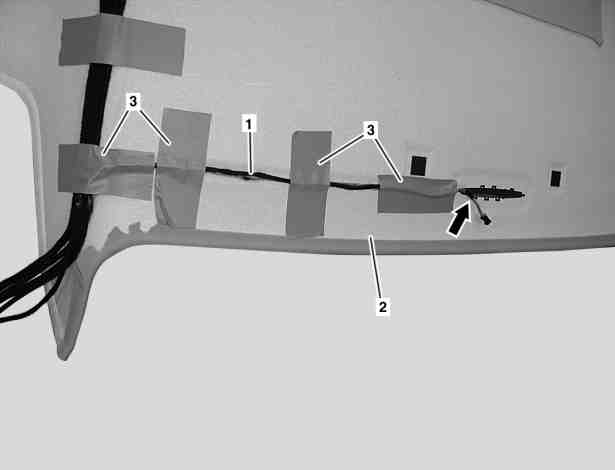

1 Posare il fascio di cavi dell'indicatore di distanza PTS (1) nell'incisione del nuovo rivestimento del tetto (2) come illustrato nella figura.

Il fascio di cavi dell'indicatore di distanza PTS (1) è provvisto di un segno colorato (freccia). Questo segno (freccia) deve trovarsi sul bordo dell'apertura.

2 Incollare il fascio di cavi dell'indicatore di distanza PTS (1) con delle strisce di nastro adesivo lunghe ca. 10 cm (3) a una distanza di ca. 5 cm sul nuovo rivestimento del tetto (2) come illustrato nella figura.


Applicare saldamente le strisce di nastro adesivo (3) altrimenti il fascio di cavi dell'indicatore di distanza PTS (1) potrebbe staccarsi dal rivestimento del tetto (2).
