Materiale per la riparazione
Numero | Denominazione | N. di ordinazione |
BR00.45-Z-1071-02A | Nastro adesivo a rullo, nastro Tesa grigio, 50 metri 0,3X50, 236 mm | A 001 989 17 85 |

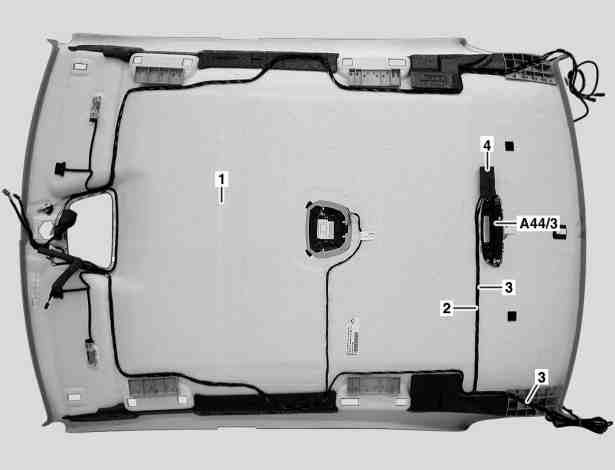

P68.30-2633-06
Illustrazione riferita al tipo 203.0 con la spia di segnalazione PTS montata, plafoniera posteriore e con codice (543) alette parasole con retrovisore illuminato e codice (882b) protezione dell'abitacolo (solo con EDW) e codice (810) Sound System
1 Rivestimento tetto
2 Fascio di cavi principale
3 Fascio di cavi spia di segnalazione PTS
4 Rullo in espanso
A44/3 Indicatore di distanza PTS, plafoniera posteriore
1 Staccare il rullo in espanso (4) dal rivestimento vecchio del tetto (1).
2 Deporre il rivestimento nuovo del tetto (1) su una base pulita adatta.
3 Supportare il rivestimento nuovo del tetto (1) con distanziatori adatti, ad es. ceppi in espanso o polistirolo.
Non utilizzare oggetti duri o appuntiti, altrimenti il rivestimento nuovo del tetto (1) viene danneggiato.
I ceppi in espanso o di polistirolo evitano che il rivestimento nuovo del tetto (1) si pieghi con le successive fasi di lavoro.
P68.30-2634-11
Illustrazione riferita al tipo 203.0 con spia di segnalazione PTS montata, plafoniera posteriore
4 Posare il fascio di cavi nuovo spia di segnalazione PTS (3) sul rivestimento nuovo del tetto (1) ed incollare mediante nastro adesivo di ca. 10 cm (5), ad una distanza di ca. 10 cm, sul rivestimento nuovo del tetto (1).
Non incrociare il fascio di cavi nuovo spia di segnalazione PTS (3) ed il fascio di cavi principale (2) e premere sufficientemente il nastro adesivo (5), altrimenti si può creare un cortocircuito dovuto allo sfregamento sul rivestimento tetto.
Il rivestimento vecchio del tetto (1) serve come modello per la posa del fascio di cavi.
5 Fissare il rullo in espanso con nastro adesivo (5) sul rivestimento nuovo del tetto (1), in modo che in caso di montaggio del rivestimento nuovo del tetto (1) e della spia di segnalazione PTS, plafoniera posteriore (A44/3) i connettori elettrici (7) del fascio di cavi nuovo spia di segnalazione PTS (3) e del fascio di cavi principale nuovo (2) possano essere sistemati nel rullo in espanso.
