Smontare, montare il rivestimento del tetto

AR68.30-P-4300TA

Smontare, montare il rivestimento del tetto

25.7.06

1.3.06

Operazione "Smontare i rivestimenti" modificata in "Staccare i rivestimenti"

Fasi di lavoro 7, 9, 12

 

Smontaggio, montaggio



Avvertenza per la sicurezza di funzionamento del windowbag

AH91.60-P-0693-01A

1

Aprire il tetto scorrevole-sollevabile

2

Azionare freno di stazionamento

3

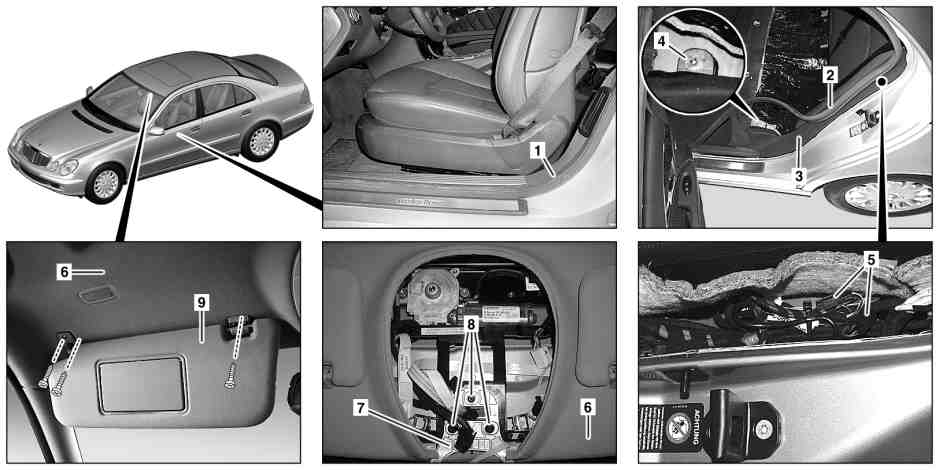

Smontare il proteggispigoli (1) sull'apertura porta anteriore sinistra

4

Smontare il rivestimento dal montante anteriore a sinistra

AR68.30-P-4050T

5

Smontare la maniglia di sostegno anteriore sinistra dal tetto

AR68.30-P-4330T

6

Smontare il proteggispigoli (2) sull'apertura porta posteriore sinistra

7

Staccare il rivestimento dal montante B sinistro

 Non smontare il fissaggio terminale cintura.

AR68.30-P-4700T

8

Smontare la maniglia di sostegno posteriore sinistra dal tetto

AR68.30-P-4330T

9

Staccare il rivestimento dal montante C sinistro

 Non smontare il fissaggio terminale cintura.

AR68.30-P-4490T

10

Smontare il proteggispigoli (2) dall'apertura porta posteriore destra

11

Smontare la maniglia di sostegno posteriore destra dal tetto

AR68.30-P-4330T

12

Staccare il rivestimento dal montante C destro

 Non smontare il fissaggio terminale cintura.

AR68.30-P-4490T

13

Smontare il proteggispigoli (1) dall'apertura porta anteriore destra

14

Smontare la maniglia di sostegno anteriore destra dal tetto

AR68.30-P-4330T

15

Smontare il rivestimento del montante B a destra

AR68.30-P-4700T

16

Smontare il rivestimento dal montante A a destra

AR68.30-P-4050T

17

Spostare completamente all'indietro il sedile conducente e passeggero anteriore e ribaltare verso il basso gli schienali

18

Smontare la centralina di comando dell'unità di comando tetto

AR82.20-P-1000T

19

Svitare le viti (8) e togliere il supporto retrovisore interno (7) dal rivestimento del tetto (6)

20

Smontare le alette parasole (9) a sinistra e a destra

21

Togliere il listello di copertura anteriore dal tetto scorrevole-sollevabile

22

Smontare la plafoniera posteriore

AR82.20-P-0113T

23

Smontare il modulo amplificatore antenna sinistro

AR82.62-P-8300T

24

Svitare il dado (4) e staccare il rivestimento sinistro nel vano posteriore (3) fino a quando non è possibile operare sui connettori a spina elettrici (5) del fascio di cavi (10)

25

Scollegare il fascio di cavi (10) dalla carrozzeria

26

Staccare i connettori a spina elettrici (5) dal fascio di cavi (10)

 Numero di connettori a spina elettrici (5) a seconda dell'equipaggiamento.

27

Disporre la leva del cambio o la leva selettrice all'indietro

 Nei veicoli con cambio 722.6 dev'essere sbloccata a tale scopo la leva selettrice, vedere: 



Shift-Lock-Override - funzionamento

GF27.10-P-3023T

28

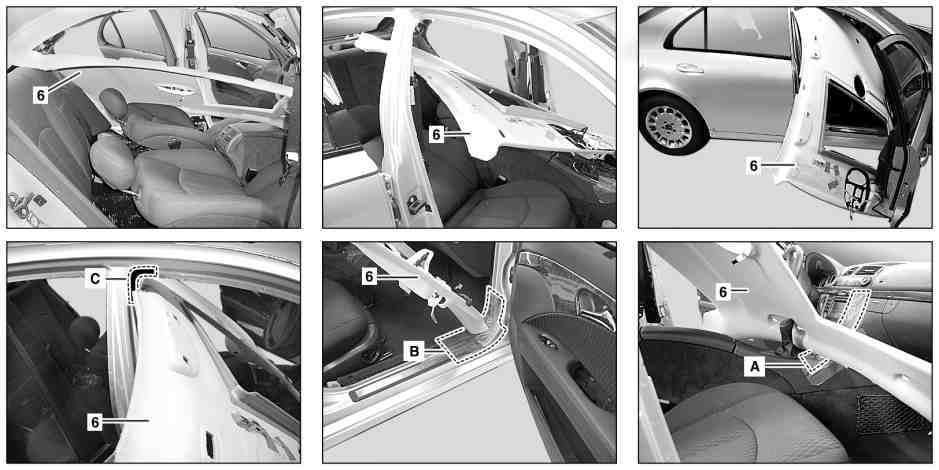

Coprire con un mezzo adatto o con dell'adesivo il settore sull'attacco consolle centrale (A), il settore sul telaio della porta anteriore destra (B) e il settore sul montante B/rivestimento interno del tetto (C)

29

Staccare le clip (11) in corrispondenza della plafoniera nel vano posteriore e del bordo posteriore del tetto

30

Estrarre il perno di centraggio (13) del rivestimento del tetto (6) dal tetto stesso e spingere indietro il rivestimento del tetto (6)

31

Abbassare leggermente il rivestimento del tetto (6) ed estrarlo tirandolo verso il lato anteriore

 Tirare in avanti il rivestimento del tetto (6) fino a quando la clip (12) non si stacca dalla pannellatura del tetto.

 Montaggio: inserire la clip (12) nella pannellatura del tetto.

32

Deporre il rivestimento del tetto (6) nel veicolo

33

Far passare il rivestimento del tetto (6) tra lo schienale sedile conducente e il montante B e successivamente tra il supporto comando cambio e l'attacco consolle centrale plancia portastrumenti

 Rimuovere il rivestimento del tetto (6) adottando la massima cautela poiché una deformazione troppo forte può danneggiarlo.

 E' necessario l'aiuto di una seconda persona.

34

Estrarre il rivestimento del tetto (6) attraverso la porta passeggero anteriore e posarlo su una base pulita

 E' necessario l'aiuto di una seconda persona.

35.1

Preparare il rivestimento del tetto (6) per il montaggio

In caso di sostituzione del rivestimento del tetto (6).

AR68.30-P-4305T

36

Montaggio in successione inversa
