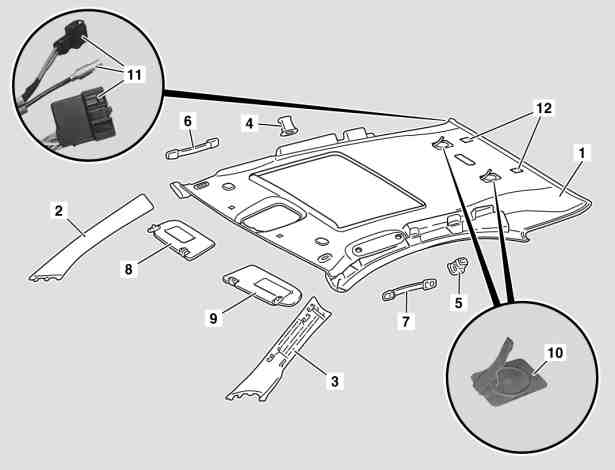

P68.30-2781-06
1 Rivestimento tetto
2 Rivestimento sul montante A destro
3 Rivestimento sul montante A sinistro
4 Gancio appendiabiti lato posteriore destro
5 Gancio appendiabiti lato posteriore sinistro
6 Maniglia di sostegno lato destro
7 Maniglia di sostegno lato sinistro
8 Aletta parasole a destra
9 Aletta parasole lato sinistro
10 Fermaglio
11 Connettori a spina elettrici
12 Chiusura a strappo

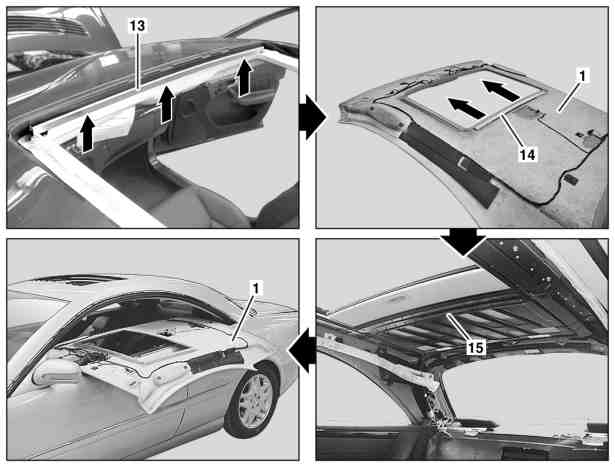

P68.30-2782-06
1 Rivestimento tetto
13 Barra
14 Guida di fissaggio
15 Guida telaio tettuccio scorrevole/sollevabile
| Smontare, montare | ||
1 | Aprire il coperchio del tetto scorrevole-sollevabile | ||
2 | Smontare il rivestimento sul montante A destro (2) e sinistro (3) | ||
3 | Smontare il rivestimento del montante posteriore | ||
4 | Staccare i connettori a spina elettrici (11) rivestimento tetto lato destro inferiore nella zona del montante C | ||
5 | Smontare la spia di segnalazione PTS, plafoniera posteriore | Estrarre prima il lato sinistro dal rivestimento tetto (1). | |
6.1 | Smontare l'unità ricetrasmittente protezione abitacolo | Per le vetture con codice (882b) protezione dell'abitacolo (solo con EDW) | |
7 | Smontare il gancio appendiabiti lato posteriore destro (4) e lato posteriore sinistro (5) | Rimuovere la copertura. | |
8 | Smontare gli appigli lato destro (6) e sinistro (7) | ||
9 | Smontare l'aletta parasole a sinistra (9) e a destra (8) | ||
10 | Sganciare l'illuminazione interna anteriore | ||
11 | Smontare la centralina di comando dell'unità di comando tetto | ||
12 | Smontare lo specchietto retrovisore interno | ||
13 | Staccare il connettore a spina del sensore pioggia | ||
14 | Estrarre la barra (13) dall'apertura del tetto scorrevole verso l'alto (frecce) | ||
15 | Allentare il rivestimento tetto (1) nella zona posteriore sulle chiusure a velcro (12) | ||
16 | Sganciare il rivestimento del tetto (1) nel vano posteriore dalle graffe (10) | Quindi spostare leggermente in avanti il rivestimento tetto (1). | |
17 | Abbassare completamente entrambi i sedili anteriori e deporre lo schienale | ||
18 | Tirare leggermente verso il basso il rivestimento del tetto (1) nella zona del parabrezza | ||
19 | Estrarre il rivestimento tetto (1) con la guida di fissaggio (14) in avanti (frecce) dalla guida del telaio tetto apribile (15) | ||
20 | Abbassare entrambi i cristalli laterali su un lato del veicolo | ||
21 | Estrarre il rivestimento tetto (1) dal veicolo | ||
22.1 | Preparare il rivestimento del tetto (1) per il montaggio | Solo in caso di sostituzione del rivestimento del tetto (1). | |
23 | Montaggio in successione inversa | ||
24 | Effettuare il controllo del funzionamento |
Documenti citati
- ar6830p4050m Smontare, montare il rivestimento sul montante A
- ar6830p4305n Preparare il rivestimento del tetto per il montaggio
- ar6830p4490n Smontare, montare il rivestimento sul montante C
- ar6840p0001m Smontare, montare il retrovisore interno
- ar8050p9820f Smontare, montare l'unità ricetrasmittente protezione abitacolo
- ar8220p1000m Smontare, montare la centralina di comando unità comando tetto
