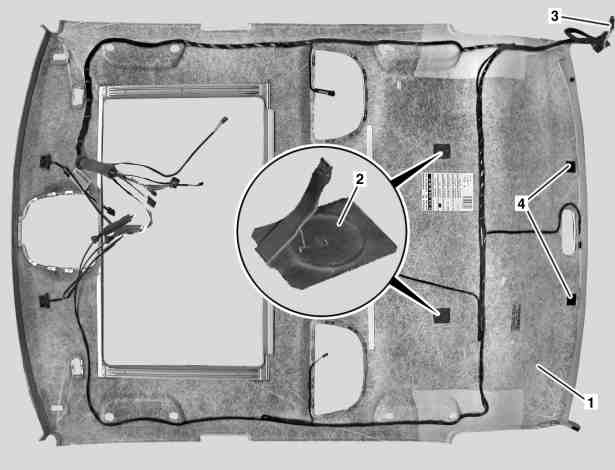

P68.30-2787-06
Rappresentato sul tipo 220.1 con codice (414a) tetto scorrevole-sollevabile elettrico nella versione in vetro
1 Rivestimento tetto
2 Fermaglio
3 Connettore a spina elettrico
4 Chiusura a strappo

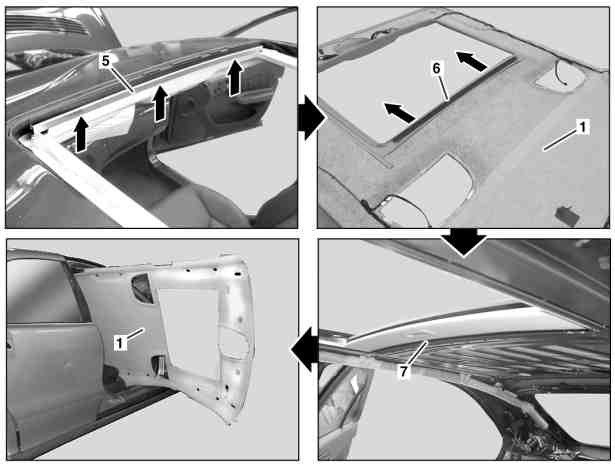

P68.30-2788-06
Rappresentato sul tipo 220.1 con codice (414a) tetto scorrevole-sollevabile elettrico nella versione in vetro
1 Rivestimento tetto
5 Barra
6 Guida di fissaggio
7 Guida telaio tettuccio scorrevole/sollevabile
| Smontare, montare | ||
1.1 | Aprire il coperchio del tetto scorrevole-sollevabile | Per vetture con codice (414a) tetto scorrevole-sollevabile elettrico in vetro | |
2.1 | Smontare la porta anteriore destra | Sul tipo 220.0 | |
3 | Smontare il rivestimento sul montante A sinistro e destro | ||
4 | Smontare il rivestimento sul montante B sinistro e destro | ||
5 | Smontare il rivestimento sul montante C sinistro e destro | ||
6 | Smontare il proteggispigoli delle aperture porte | ||
7.1 | Smontare la spia di segnalazione PTS, plafoniera posteriore | In caso di veicoli con codice (220a) sistema Parktronic (PTS) Estrarre prima il lato sinistro dal rivestimento tetto (1). | |
8.1 | Smontare l'unità ricetrasmittente protezione abitacolo | Per le vetture con codice (882b) protezione dell'abitacolo (solo con EDW) | |
9 | Smontare la plafoniera lato sinistro e destro nel vano posteriore | ||
10 | Smontare le maniglie davanti e dietro | ||
11 | Smontare le alette parasole | ||
12 | Smontare l'illuminazione interna anteriore | ||
13 | Smontare la centralina di comando dell'unità di comando tetto | ||
14 | Smontare lo specchietto retrovisore interno | ||
15 | Staccare il connettore a spina del sensore pioggia | ||
16.1 | Estrarre la barra (5) dall'apertura del tetto scorrevole verso l'alto (frecce) | Per vetture con codice (414a) tetto scorrevole-sollevabile elettrico in vetro | |
17 | Smontare il sedile conducente | ||
18 | Smontare la cappelliera | ||
19 | Staccare i connettori a spina elettrici (3) a destra sotto la cappelliera | ||
20 | Allentare il rivestimento tetto (1) nella zona posteriore sulle chiusure a velcro (4) | ||
21 | Sganciare il rivestimento del tetto (1) nel vano posteriore dalle graffe (2) | ||
22 | Tirare leggermente verso il basso il rivestimento del tetto (1) nella zona del parabrezza | ||
23.1 | Estrarre il rivestimento tetto (1) con la guida di fissaggio (6) in avanti (frecce) dalla guida del telaio tettuccio scorrevole/sollevabile (7) | Per vetture con codice (414a) tetto scorrevole-sollevabile elettrico in vetro | |
24 | Spostare il sedile del passeggero anteriore completamente verso il basso e abbassare lo schienale | ||
25.1 | Estrarre il rivestimento del tetto (1) attraverso la porta del passeggero anteriore | Sul tipo 220.0 | |
25.2 | Estrarre il rivestimento del tetto (1) attraverso la porta posteriore | Sul tipo 220.1 | |
26.1 | Preparare il rivestimento del tetto (1) per il montaggio | Solo in caso di sostituzione del rivestimento del tetto (1). | |
27 | Montaggio in successione inversa | ||
28 | Effettuare il controllo del funzionamento |
Documenti citati
- ar6830p4050m Smontare, montare il rivestimento sul montante A
- ar6830p4305m Preparare il rivestimento del tetto per il montaggio
- ar6830p4490m Smontare e montare il rivestimento del montante C
- ar6830p4580m Smontare, scomporre e montare il ripiano lunotto
- ar6830p4700m Smontare, montare il rivestimento sul montante B
- ar6840p0001m Smontare, montare il retrovisore interno
- ar7210p0500m Smontare, montare la porta anteriore
- ar8050p9820f Smontare, montare l'unità ricetrasmittente protezione abitacolo
- ar8220p0113m Smontare, montare la plafoniera posteriore
- ar8220p1000m Smontare, montare la centralina di comando unità comando tetto
- ar9110p1000m Smontaggio e montaggio del sedile anteriore
