AR68.30-P-4300GF | Smontare, montare il rivestimento del tetto | 17.3.10 |
TIPO 168 da 1.3.01 eccetto CODICE (417a) Tetto lamellare

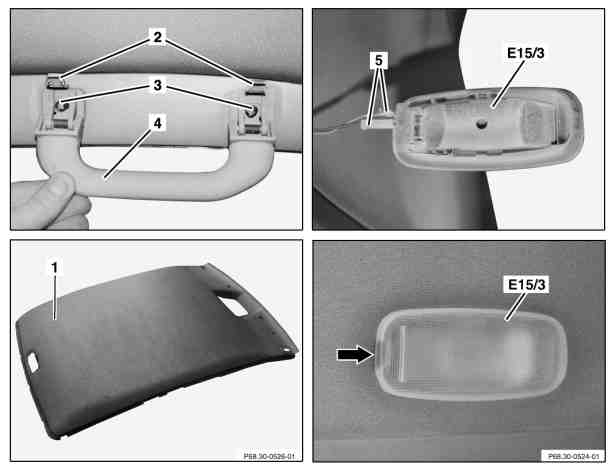

P68.30-2394-06
1 Rivestimento tetto
2 Copertura vite
3 Viti
4 Maniglia
5 Collegamenti elettrici
(plafoniera posteriore)
E15/3 Plafoniera lato posteriore
| Smontare e montare | ||
| Il rivestimento del tetto viene danneggiato allo smontaggio e perciò deve essere sostituito. | ||
1 | Scollegare la batteria | ||
2 | Smontare la plafoniera anteriore | ||
3 | Smontare l'aletta parasole con supporto a sinistra e a destra | ||
4 | Smontare tutte e 4 le maniglie (4) | A tale scopo aprire le coperture delle viti (2) e svitare le viti (3). | |
5 | Premere la linguetta (freccia) con un attrezzo adatto ed estrarre la plafoniera posteriore (E15/3) | ||
6 | Sfilare i collegamenti elettrici (5) e smontare la plafoniera posteriore (E15/3) | ||
7 | Smontare il rivestimento del montante anteriore lato sinistro e lato destro | ||
8 | Smontare il rivestimento dal montante B a sinistra e a destra | Solo rivestimento parte superiore montante B. | |
9 | Smontare il rivestimento dal montante C a sinistra e a destra | Non smontare la cerniera terminale cintura. | |
10 | Rimuovere le coperture dei sensori pioggia, scollegare i contatti a innesto | ||
11 | Sfilare e smontare il rivestimento del tetto (1) incollato dalla pannellatura del tetto | Togliere il vecchio adesivo con una spatola adatta e pulire la pannellatura del tetto senza grasso, evitando di danneggiare la pannellatura del tetto | |
Montaggio: Applicare il cordoncino di adesivo in modo uniforme (pasta adesiva Beta Seal) accanto all'impronta del vecchio cordoncino sulla pannellatura del tetto, allineare il rivestimento del tetto e spianare con il rullo. | |||
| |||
12 | Estrarre il rivestimento del tetto (1) all'indietro attraverso il portellone posteriore | Montaggio: Accertare che il rivestimento del tetto non si pieghi. | |
13 | Allentare i fissaggi del cavo (nastro adesivo) dei cavi di collegamento della luce specchietto di cortesia anteriore | Montaggio: Se necessario, sostituire i nastri adesivi. | |
14 | Montaggio in successione inversa |
Rullo
168 589 05 63 00
Materiale per la riparazione
Numero | Denominazione | N. di ordinazione |
BR00.45-Z-1005-02A | Pasta adesiva Betaseal 1751 | A 004 989 53 71 |
