Smontare, montare il rivestimento sul montante A

AR68.30-P-4050Q

Smontare, montare il rivestimento sul montante A

25.7.06

 

Smontare, montare



Avvertenza per la sicurezza di funzionamento del windowbag

AH91.60-P-0693-01A

1.1

Smontare il rivestimento sul parabrezza in alto

Tipo 209.4

AR68.30-P-4250QA

2

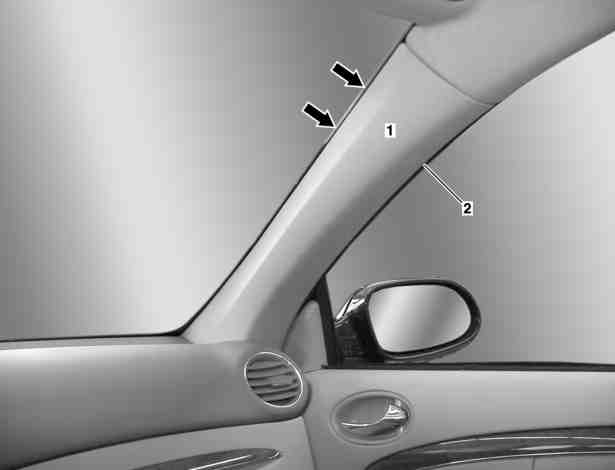

Esercitando pressione, spingere il rivestimento (1)

 Inserire il cuneo di montaggio nelle graffe (frecce) e staccare il rivestimento (1).



*110589035900

3

Togliere il rivestimento (1)

 Tirando verso l'alto togliere il rivestimento (1) dalla guida plancia portastrumenti.

4

Montaggio in successione inversa

5

Dopo il montaggio allineare la protezione degli spigoli (2) in corrispondenza del rivestimento (1)
