Smontare, montare il rivestimento sul montante A

Tipo ar · tema 68.30 · versione 0100 · 2004-01-16

Valido per: TIPO 454.0

Collocazione

Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 454 (modelli 0**)

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.30 Rivestimento abitacolo/vano passeggeri — Serie 454 (modelli 0**)

AR68.30-P-4050FF

Smontare, montare il rivestimento sul montante A

13.8.03

TIPO 454.0

Smontare, montare il rivestimento sul montante A

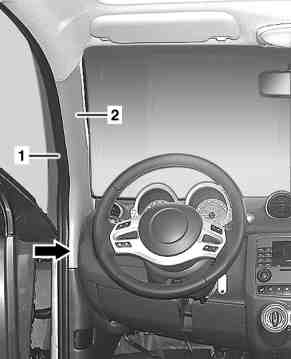

P68.30-2898-02

1 Paraspigoli

2 Rivestimento montante A

Smontaggio, montaggio

1

Aprire la porta anteriore

2

Sfilare il paraspigoli (1) dal montante A nella zona del rivestimento montante A (2)

Montaggio: in caso di montaggio del paraspigoli (1) non danneggiare la giuda (freccia) del rivestimento montante A (2).

3

Sganciare e togliere il rivestimento montante A (2)

Montaggio: controllare i clip di fissaggio, eventualmente sostituirli.

*452589016300

4

Montaggio in successione inversa

Smontare, montare il rivestimento sul montante A

Dispositivo di smontaggio per fermagli

452 589 01 63 00
