Smontare, montare la copertura per l'altoparlante nel vano posteriore

Tipo ar · tema 68.30 · versione 0102 · 2004-06-23

Valido per: TIPO 211.0

Collocazione

Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 211 (modelli 0**)

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.30 Rivestimento abitacolo/vano passeggeri — Serie 211 (modelli 0**)

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.31 Rivestimento della porta — Serie 211 (modelli 0**)

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.32 Rivestimento del tetto — Serie 211 (modelli 0**)

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.33 Rivestimento interno della fiancata — Serie 211 (modelli 0**)

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.34 Rivestimento del bagagliaio — Serie 211 (modelli 0**)

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.35 Rivestimento del vano di carico — Serie 211 (modelli 0**)

AR68.30-P-3445T

Smontare, montare la copertura per l'altoparlante nel vano posteriore

27.9.01

TIPO 211.0

Smontare, montare la copertura per l'altoparlante nel vano posteriore

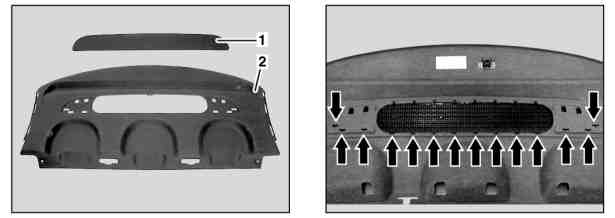

P68.30-2468-04

Rappresentazione sul ripiano sottolunotto smontato

1 Copertura altoparlante posteriore

2 Cappelliera

Smontaggio, montaggio

1

Estrarre la copertura dell'altoparlante posteriore (1) sul gancio di bloccaggio (frecce) dal ripiano sottolunotto (2) con un cuneo di montaggio e smontarla in avanti

*110589035900

2

Montaggio in successione inversa

Smontare, montare la copertura per l'altoparlante nel vano posteriore

Cuneo di montaggio

110 589 03 59 00
