AR68.30-P-1770KA | Smontare, montare il rivestimento della capote | 9.1.98 |
Tipi 208.435 /444 /445 /447 /448 /465 /470
P68.30-2011-06
1 Vite
2 Fissaggio padiglione su telaio capote anteriore
3 Lamiera di montaggio chiusura capote
4 Fissaggio padiglione su centina principale
5 Centina
6 Cinghie di rinvio
7 Centina capote
8 Linguetta di fissaggio
9 Centina d'angolo
17 Guarnizione centina d'angolo

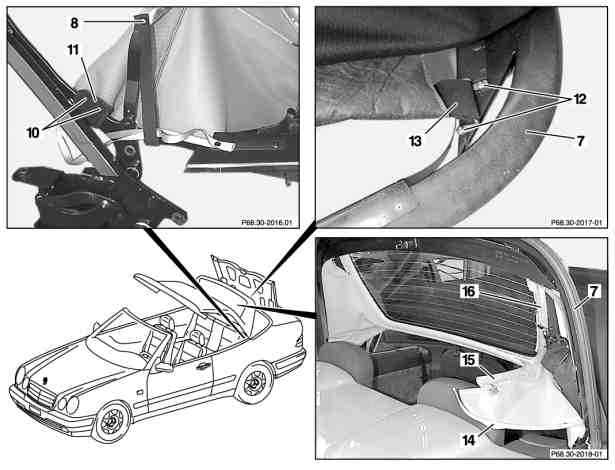

P68.30-2015-06
7 Centina capote
8 Linguetta di fissaggio
10 Clip di plastica
11 Pezzo scorrevole padiglione
12 Vite
13 Cavo tensione centina d'angolo
14 Rivestimento
15 Copertura
16 Telaio lunotto
| Smontare e montare | ||
Smontare il rivestimento dalla capote davanti | |||
1 | Svitare la vite (1) dal telaio della capote anteriore | ||
2 | Sfilare il fissaggio del padiglione sul telaio della capote anteriore (2) dalla lamiera di montaggio della chiusura della capote (3) | ||
3 | Sfilare il fissaggio del padiglione sulla centina principale (4) dalle centine (́5) verso il basso | ||
4 | Smontare le cinghie di rinvio (6) dalla centina della capote (7) | Allentare il rivestimento della capote laterale sul montante principale e la centina della capote e deporlo verso l'alto | |
5 | Trapanare il rivetto della linguetta di fissaggio (8) sulla centina d'angolo (9) | ||
6 | Smontare i clip di plastica (10) dal pezzo scorrevole del padiglione (11) | Montaggio: Sostituire i clip di plastica | |
7 | Svitare le viti posteriori (12) dal cavo di serraggio (13) della centina d'angolo sulla centina della capote (7) | ||
8 | Sfilare il fissaggio posteriore (14) laterale della centina capote (7) | ||
9 | Estrarre la copertura (15) dal telaio del lunotto (16) | ||
10 | Estrarre la guarnizione della centina d'angolo (17) laterale dalla centina d'angolo (9) | Estrarre la guarnizione della centina d'angolo con il rivestimento dalla centina | |
11 | Smontare il padiglione della capote | ||
12 | Montaggio in successione inversa |
Documenti citati
- ar6830p4320ka Smontare, montare il rivestimento della capote davanti
