AR68.30-P-1450GLC | Smontare, montare il rivestimento della fiancata | 15.11.04 |
TIPI 461.331
senza kit di protezione

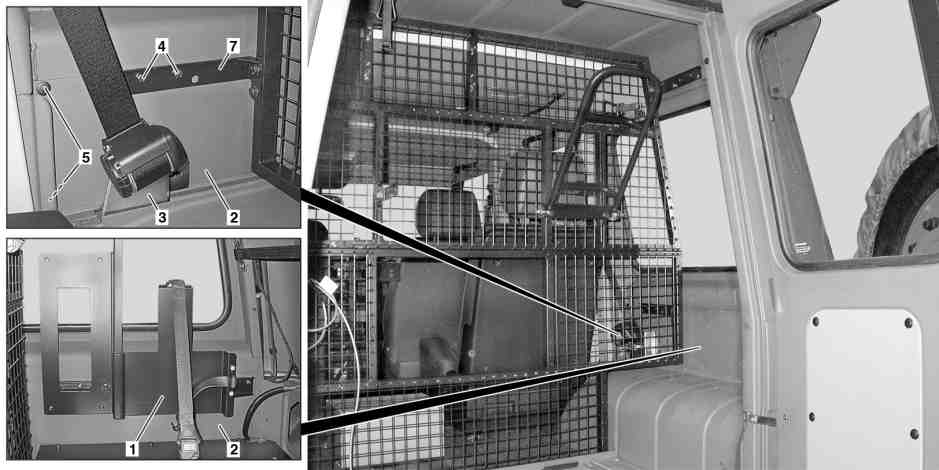

P68.30-3077-09
Illustrazione riferita al rivestimento destro della fiancata
4 Vite
5 Clips
7 Supporto
1 Supporto
2 Rivestimento fiancata
3 Supporto avvolgicintura
P68.30-3078-06
3 Supporto avvolgicintura
4 Vite
5 Clips
6 Vite
| Smontaggio, montaggio | ||
1 | Togliere il fondo intermedio del vano di carico | ||
2 | Smontare il supporto (1) | Solo in caso di smontaggio del rivestimento destro della fiancata (2). | |
3 | Smontare il supporto avvolgicintura (3) | A tale scopo svitare le viti (6). | |
4 | Togliere le clip (5) | ||
5 | Svitare le viti (4). | ||
6 | Staccare il supporto (7) | ||
7 | Smontare il rivestimento della fiancata (2) | ||
8 | Montaggio in successione inversa |
Documenti citati
- ar6880p5805glc Smontare, montare il fondo intermedio del vano di carico
