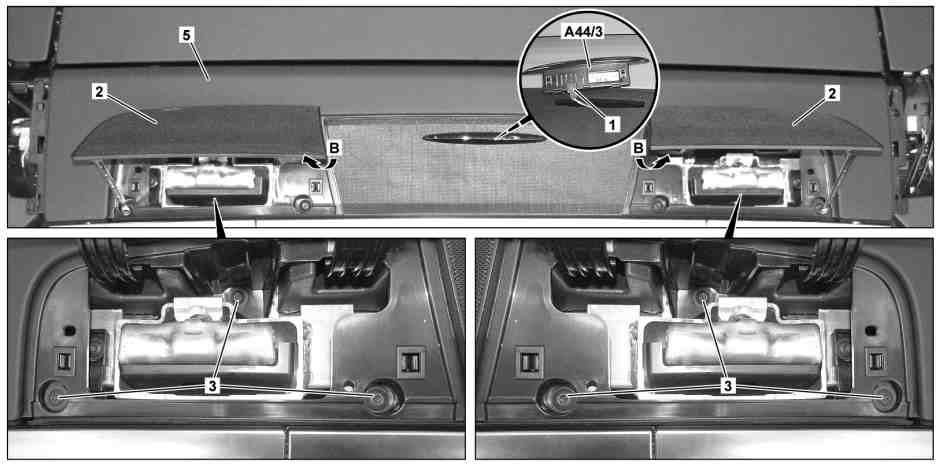

P68.30-3633-09
1 Connettore a spina elettrico
2 Copertura roll-bar
3 Vite
5 Rivestimento abitacolo sul roll-bar
A44/3 Indicatore di distanza sistema di assistenza al parcheggio lato posteriore
P68.30-3634-09
4 Vite
5 Rivestimento abitacolo sul roll-bar
| Smontaggio, montaggio | ||
1 | Smontare il rivestimento della parete posteriore | ||
2 | Smontare la spia di segnalazione sistema di assistenza al parcheggio lato posteriore (A44/3) | Smontare l'indicatore di distanza sistema di assistenza al parcheggio posteriore (A44/3) solo quanto basta per accedere al connettore a spina elettrico (1). | |
Cuneo di montaggio | |||
3 | Staccare il connettore a spina elettrico (1) | ||
4 | Ribaltare le coperture unità roll-bar (2) nel senso indicato dalla freccia (freccia B) | ||
5 | Svitare le viti (3) | ||
6 | Svitare le viti (4) | ||
7 | Smontare verso l'alto il rivestimento abitacolo sul roll-bar (5) | Montaggio: Prestare attenzione al posizionamento corretto del rivestimento abitacolo sul roll-bar (5). | |
8 | Montaggio in successione inversa |
Cuneo di montaggio
110 589 03 59 00
Documenti citati
- ar6830p4750rk Smontare, montare il rivestimento della parete posteriore
