Smontare, montare la copertura vano piedi lato conducente
Tipo ar · tema 68.30 · versione 0100 · 2003-12-04
Valido per: TIPI 450.3 /4
Collocazione
Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 450 (modelli 3**, 4**)
EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.37 Rivestimento del vano piedi — Serie 450 (modelli 3**, 4**)
AR68.30-P-1310SM
| Smontare, montare la copertura vano piedi lato conducente
| 18.9.02
|
TIPI 450.3 /4

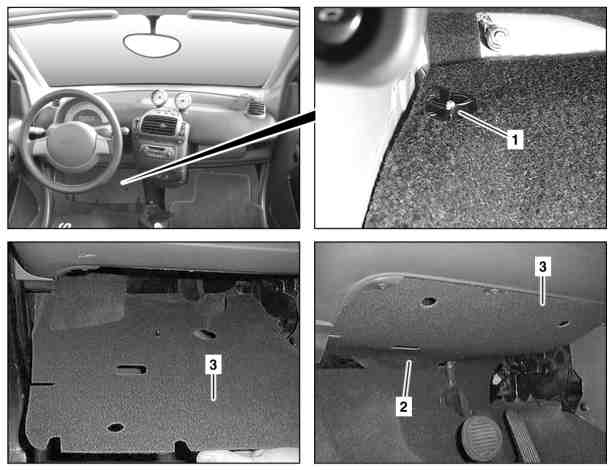

1 Dado di plastica
2 Clip
3 Copertura del vano piedi
| Smontare, montare
|
|
|
1
| Svitare il dado di plastica (1) dal passaruota a sinistra
|
|
|
2
| Allentare il clip (2) sul puntone orizzontale
|
|
|
3
| Estrarre e smontare la copertura del vano piedi (3) dalla moquette, dalla copertura del supporto e dalla copertura del puntone verticale
|
|
|
4
| Montaggio in successione inversa
|
|
|
