Eseguire i lavori supplementari in caso di sostituzione del rivestimento del tetto lato anteriore

AR68.30-D-7607-01TS

Eseguire i lavori supplementari in caso di sostituzione del rivestimento del tetto lato anteriore

 Avviso

Pericolo di infortunio nell'inserire la lama nell'attrezzo da taglio e a causa delle schegge che si formano durante l'operazione di rimozione di componenti incollati

Indossare occhiali e guanti protettivi.

AS65.00-Z-0003-01A

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

Tipo

907, 910

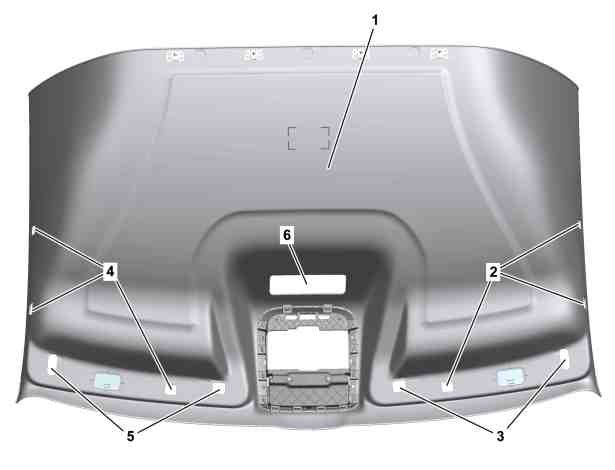

Illustrazione riferita al rivestimento tetto davanti (1) con codice FF5 (vano portaoggetti sopra il parabrezza) e con codice FF8 (1 telaio di montaggio degli apparecchi anteriore sotto il rivestimento del tetto)

1

Rivestimento tetto davanti

2

Incavi (per il vano portaoggetti sopra il parabrezza)

3

Incavi (per l’aletta parasole o il vano portaoggetti sopra il parabrezza)

4

Incavi (per il vano portaoggetti sopra il parabrezza)

5

Incavi (per l’aletta parasole o il vano portaoggetti sopra il parabrezza)

6

Incavo (per il telaio di montaggio degli apparecchi anteriore sotto il rivestimento del tetto)

1

Supportare il rivestimento del tetto anteriore (1) nella zona da trattare con distanziatori adeguati (per es. con ceppi in espanso o polistirolo).

 Non utilizzare come distanziatori oggetti duri o appuntiti.
In caso contrario viene danneggiata la foderina del rivestimento del tetto anteriore (1).

2

Rifinire gli incavi necessari (2, 3, 4, 5, 6) in base alle linee di taglio prepunzonate con un attrezzo adeguato (per es. una sega oscillante reperibile in commercio).

A seconda dell'equipaggiamento del veicolo.

 Acquisire gli incavi necessari (2, 3, 4, 5, 6) per il componente nuovo dal componente usato.
