ar6830d5580ts

Smontare, montare il vano portaoggetti con serratura nel ripiano portaoggetti sopra il parabrezza

Tipo ar · tema 68.30 · versione 0100 · 2018-07-06

Valido per: Tipo 907, 910

Collocazione

Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 907 · Serie 910

EinPAS 37 Equipaggiamento interno › 37.55 Vani e ripiani portaoggetti/recipienti/supporti › 37.55.40 Vano portabagagli/scomparto portaoggetti/vano portaoggetti/contenitore — Serie 907 · Serie 910

AR68.30-D-5580TS

Smontare, montare il vano portaoggetti con serratura nel ripiano portaoggetti sopra il parabrezza

21.06.2018

Tipo

907, 910

Smontare, montare il vano portaoggetti con serratura nel ripiano portaoggetti sopra il parabrezza

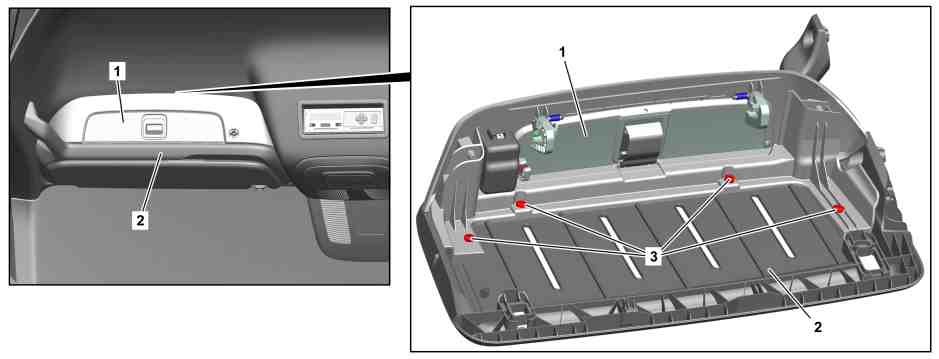

D68.30-2531-78

Illustrazione riferita al lato sinistro del veicolo

1

Vano portaoggetti richiudibile

3

Viti

2

Vano portaoggetti sopra il parabrezza

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

Smontare, montare

1

Aprire il vano portaoggetti richiudibile (1).

2

Smontare il vano portaoggetti sopra il parabrezza (2) con il vano portaoggetti richiudibile montato (1).

AR68.30-D-5577TS

3

Svitare le viti (3).

4

Rimuovere il vano portaoggetti richiudibile (1) dal vano portaoggetti sopra il parabrezza (2).

5

Montaggio in successione inversa.

Controllare

6

Controllare la funzione di chiusura e di apertura del vano portaoggetti richiudibile (1).

7

Controllare la funzione di chiusura del vano portaoggetti richiudibile (1).
