ar6830d5021ts

Smontare, montare la piastra di supporto attrezzi di bordo

Tipo ar · tema 68.30 · versione 0100 · 2018-04-09

Valido per: Tipo 907, 910

Collocazione

Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 907 · Serie 910

EinPAS 35 Carrozzeria/telaio/parti applicate › 35.85 Equipaggiamento veicolo › 35.85.40 Attrezzi di bordo/equipaggiamento di bordo — Serie 907 · Serie 910

AR68.30-D-5021TS

Smontare, montare la piastra di supporto attrezzi di bordo

21.11.2017

Tipo

907, 910

Smontare, montare la piastra di supporto attrezzi di bordo

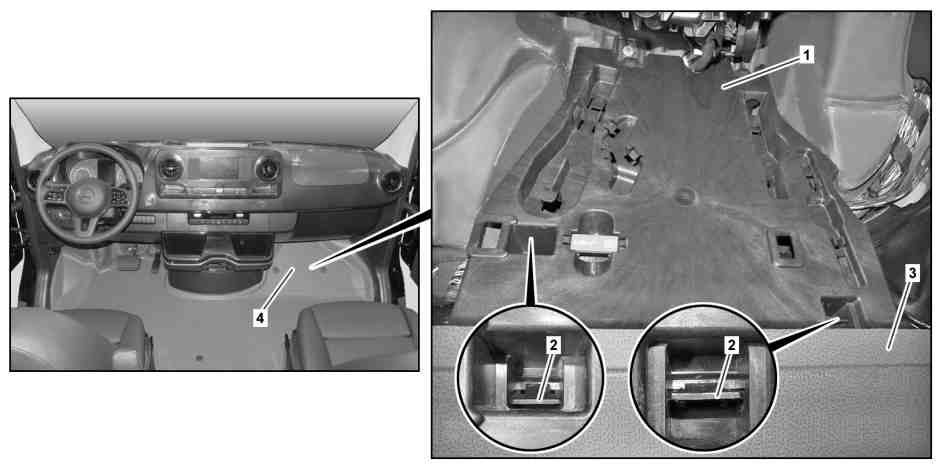

D68.30-2497-09

Illustrazione riferita al tipo 910

1

Piastra di appoggio

3

Rivestimento del pianale

2

Linguetta di fissaggio

4

Rivestimento del pianale vano piedi passeggero anteriore lato anteriore

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

Smontare, montare

1

Smontare il rivestimento del pianale vano piedi passeggero anteriore lato anteriore (4)


Tipo 907

AR68.80-D-0006TSR

Tipo 910

AR68.80-D-0006TSF

2

Sganciare la piastra di supporto (1) dalle linguette di fissaggio (2) con un utensile adeguato

3

Sollevare il rivestimento del pianale (3) e rimuovere la piastra di supporto (1)

Montaggio: Innanzi tutto inserire la piastra di supporto (1) nelle guide nella zona anteriore.

4

Montaggio in successione inversa
