Smontare, montare il rivestimento inferiore del telaio del finestrino per il finestrino lato posteriore sulla fiancata

AR68.30-D-0024TSR

Smontare, montare il rivestimento inferiore del telaio del finestrino per il finestrino lato posteriore sulla fiancata

12.02.2019

Tipo

907.6/7

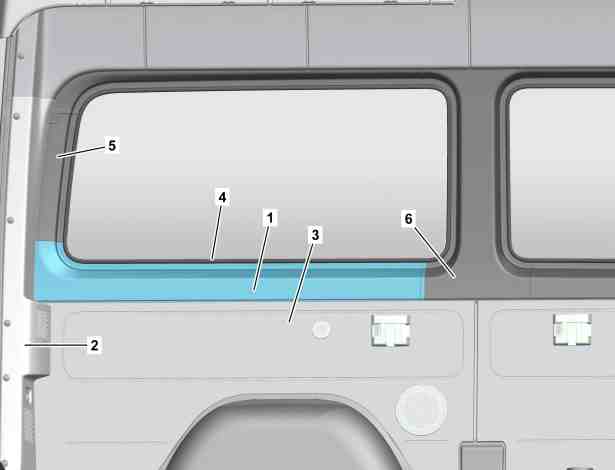

Illustrazione riferita al tipo 907.7 sul lato sinistro del veicolo con codice IR4 (Passo 3665 mm), con codice V21 (Rivestimento Luxus), con codice EL9 (Impianto altoparlanti a 2 vie lato anteriore e posteriore) e tranne codice T19 (Porta scorrevole lato sinistro) con panche dei passeggeri anteriori smontate

1

Cornice finestrino

2

Rivestimento montante D

3

Rivestimento fiancata

4

Paraspigoli

5

Cornice finestrino

6

Cornice finestrino

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

 

Smontare, montare

1

Smontare la panca dei passeggeri anteriori in corrispondenza del rivestimento del telaio del finestrino (1).

Tipo 907.6/7
con codice UD6 (Sedili vano passeggeri divanetto a 4 posti 3a fila)
Tipo 907.6/7
con codice UY3 (Divanetto a 4 posti Comfort 3a fila)
Tipo 907.745
con codice UD7 (Sedili vano passeggeri divanetto a 4 posti 4a fila)
Tipo 907.745
con codice UY6 (Divanetto a 4 posti Comfort 4a fila)

AR91.21-D-4425TS

2

Smontare il rivestimento del montante D (2).

AR68.30-D-4497TSR

3

Staccare il rivestimento interno della fiancata (3) in corrispondenza del rivestimento del telaio del finestrino (1).

AR68.30-D-1208TSR

4

Staccare il paraspigoli (4) in corrispondenza del rivestimento del telaio del finestrino (1).

5

Sollevare il rivestimento del telaio del finestrino (1), fare leva e toglierlo.

 Montaggio: Prestare attenzione che il rivestimento del telaio del finestrino (5) si sovrapponga al rivestimento del telaio del finestrino (1).
Prestare attenzione che il rivestimento del telaio del finestrino (1) si sovrapponga al rivestimento del telaio del finestrino (6).

 Il rivestimento del telaio del finestrino (1) è incollato alla fiancata con nastro adesivo.

 Cuneo longitudinale

*115589035900

6

Togliere i residui di nastro adesivo con un attrezzo idoneo dalla fiancata.

Detergente

*BR00.45-Z-1025-04A

7

Togliere i residui di nastro adesivo con un attrezzo idoneo dal rivestimento del telaio del finestrino (1).

In caso di riutilizzo del rivestimento del telaio del finestrino (1).

Detergente

*BR00.45-Z-1025-04A

8

Applicare nuove strisce di nastro adesivo sul rivestimento del telaio del finestrino (1).

In caso di riutilizzo del rivestimento del telaio del finestrino (1).


Prestare attenzione che le strisce di nastro adesivo vengano posizionate nello stesso punto delle strisce precedentemente rimosse.
Altrimenti potrebbero verificarsi problemi di aderenza.

Nastro biadesivo con schiuma in polietilene Scotch-Mount 9528

*BR00.45-Z-1197-02A

9

Montaggio in successione inversa

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1025-04A

Detergente

A 005 989 19 71

BR00.45-Z-1197-02A

Nastro biadesivo con schiuma in polietilene Scotch-Mount 9528

3M Deutschland GmbH
https://www.3m.com
