Smontare, montare il rivestimento del montante A in basso sul lato passeggero anteriore

Tipo ar · tema 68.30 · versione 0100 · 2018-01-09

Valido per: Tipo 910

Collocazione

Gruppo funzionale 3 Carrozzeria › 68 Equipaggiamento interno › 68.30 Rivestimenti, cornici decorarive — Serie 910

EinPAS 37 Equipaggiamento interno › 37.45 Rivestimento › 37.45.30 Rivestimento abitacolo/vano passeggeri — Serie 910

AR68.30-D-0012TSF

Smontare, montare il rivestimento del montante A in basso sul lato passeggero anteriore

21.11.2017

Tipo

910

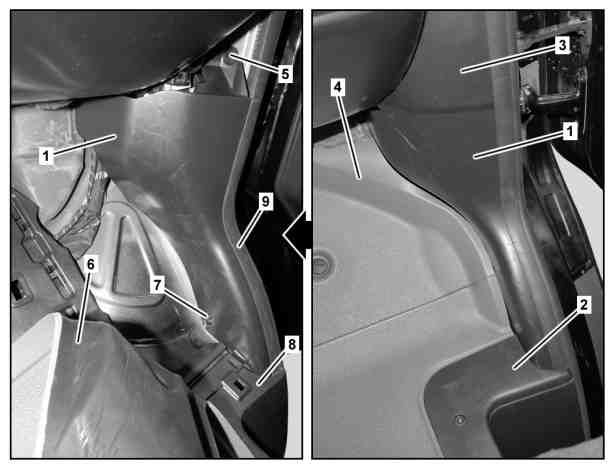

Smontare, montare il rivestimento del montante A in basso sul lato passeggero anteriore

1

Rivestimento montante A in basso

2

Modanatura di accesso

3

Rivestimento

4

Rivestimento del pianale

5

Rivetto ad espansione

6

Rivestimento del pianale

7

Vite

8

Rivestimento di ingresso

9

Intelaiatura di tenuta

D68.30-2499-06

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S

Smontare, montare

1

Smontare la modanatura di accesso (2)

AR68.30-D-1306TS

2

Smontare il rivestimento (3)

AR83.10-D-4719TS

3

Smontare il rivestimento del pavimento (4)

AR68.80-D-0006TSF

4

Smontare il rivetto (5)

5

Ribaltare all'indietro il rivestimento del pianale (6) e svitare la vite (7)

6

Sollevare leggermente la parte anteriore del rivestimento della zona di accesso (8) e smontare il rivestimento del montante A in basso (1)

Montaggio: Prestare attenzione al corretto posizionamento dell'intelaiatura di tenuta (9).

7

Montaggio in successione inversa
