Smontare, montare la consolle centrale posteriore

AR68.20-P-2020GI

Smontare, montare la consolle centrale posteriore

18.5.01

 

Smontare e montare

1

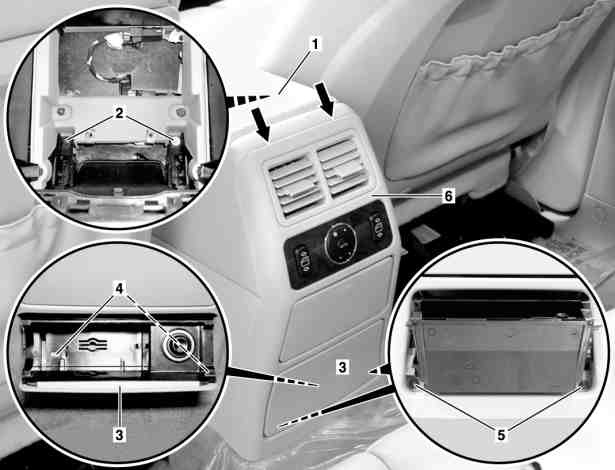

Smontare il coperchio del bracciolo (1)

AR68.20-P-2370GH

2

Togliere la cassetta portaoggetti nella consolle centrale

 Premere la spina centrale di ca. 4 mm verso il basso e togliere quindi il rivetto verso l'alto.

3

Togliere le viti (2) dal portabevande

4

Smontare la parte interna del portacenere

5

Togliere il rivestimento (3) del portacenere

 Pericolo di rottura dei fermagli (4).

 Allentare i fermagli (4), tirare indietro il bordo inferiore della copertura e smontarlo verso l'alto.

6

Togliere le viti (5).

7

Estrarre la consolle centrale posteriore (6) di sopra (frecce)

 Cuneo longitudinale

*115589035900

8

Togliere la consolle centrale posteriore (6) dalla consolle centrale

9

Staccare la spina dalla centralina di comando campo di comando superiore e il portacenere

 Staccare la spina del portacenere posteriore dalla scatola del portacenere.

10

Montaggio in successione inversa
