Smontare, montare il vano portaoggetti anteriore nella consolle centrale anteriore

AR68.20-P-0900TX

Smontare, montare il vano portaoggetti anteriore nella consolle centrale anteriore

12.10.04

 

Smontaggio, montaggio

1

Smontare la consolle centrale anteriore (11)

AR68.20-P-2000TX

2

Smontare il coperchio del vano portaoggetti (3)

AR68.20-P-5701TX

3

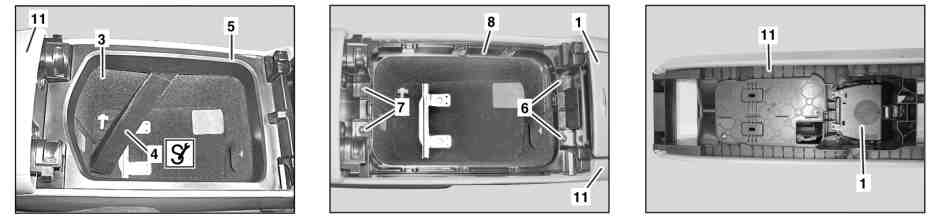

Inserire un cuneo di montaggio (4) tra il telaio (5) e il corpo del vano portaoggetti (3), come raffigurato. Premere con forza verso l'alto il cuneo di montaggio (4) e sganciare il telaio (5) dal vano portaoggetti (3)



*110589035900

4

Svitare ed estrarre le viti (6, 7)

 Montaggio: quando si avvitano le viti (6), posizionare il vano portaoggetti cinematica (1) sulla consolle centrale anteriore (11). La giunzione intorno al coperchio chiuso del vano portaoggetti cinematica (1) deve scorrere in modo uniforme.

5

Smontare il telaio di fissaggio (8) del vano portaoggetti (3)

6

Girare la consolle centrale anteriore (11) ed estrarre il vano portaoggetti cinematica (1) dalla consolle centrale anteriore (11)

7

Montaggio in successione inversa
